M5Stack用HR8825搭載 ステッピングモータードライバモジュール v1.1
M5STACK-M039-V11
| web販売価格 : | ￥4,092(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV3F |
| 品名／型番 : | M5Stack用HR8825搭載 ステッピングモータードライバモジュール v1.1 / M5STACK-M039-V11 |
| 登録日 : | 2026.6.30 |
概要
好評のM5Stack用HR8825搭載 ステッピングモータードライバモジュールのTCA9554 I/O拡張チップに代えてSTM32マイコンを搭載した新しいバージョンです。
注意
ご使用に際して、電源がオンの状態でのモータープラグの抜き差しは避けてください。モジュールの破損を防ぐため、操作は機器の電源をオフにした後に行ってください。
注意
ご使用に際して、電源がオンの状態でのモータープラグの抜き差しは避けてください。モジュールの破損を防ぐため、操作は機器の電源をオフにした後に行ってください。
詳細

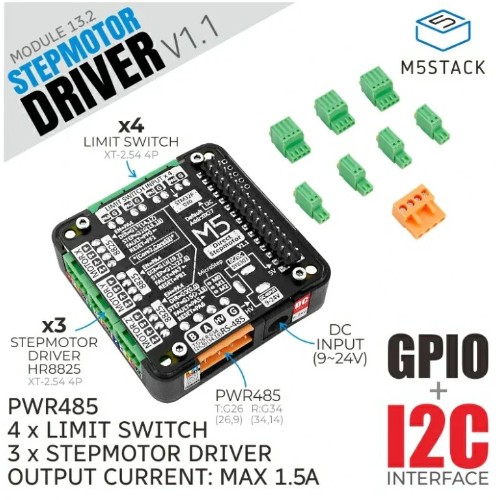

特徴
- STM32F030F4P6（ARM 32-bit Cortex-M0 CPUを搭載
- バイポーラステッピングモーターを最大3軸駆動：HR8825
- 回路ごとに電流制御ポテンショメータを搭載、ドライブ電流最大1.5 A
- 複数のマイクロステップモードに対応、最大1/32マイクロステップ
- 四つのデジタル入力インターフェース：外部リミットスイッチなどで利用可
- PWR485通信インターフェース（RS485 9〜24 V電源入力）とDCジャックを搭載
- ホストとの通信と電源供給に使用可能
- CORE Busでホスト側とI2C及びGPIOで通信が可能
- 開発プラットフォーム：Arduino、UIFlow
- スペック
M5Stack用HR8825搭載 ステッピングモータードライバモジュール v1.1 旧製品(SKU：7476) I/O拡張チップ STM32F030F4P6 Coretexマイコン TCA9554I2C IO拡張チップ ステッピングモータドライバー 回路構成 3 x HR8825 対応マイクロステップ FULL、1/2、1/4、1/8、1/16、1/32 ch.当たり電流制限最大値 1.5 A（ポテンショメータで設定） コネクタ 3 x 4Pワンタッチ着脱式ターミナルブロック デジタル入力インターフェース 回路構成 4 bit コネクタ 4 x 2Pワンタッチ着脱式ターミナルブロック PWR485通信インターフェース 通信規格 半二重・RS-485 電源電圧 9〜24 V コネクタ 1 x 4Pワンタッチ着脱式ターミナルブロック DCジャック 電源電圧 9〜24 V コネクタ 1 x バレルジャック M5Coreシリーズ・インターフェース 1 x CORE-bus 40ピンコネクタ 重量 40 g サイズ 54.2 x 54.2 x 13.2 mm
- UIFlow 画面例
- 1 x ステッピングモータードライバモジュール v1.1
- 3 x 4Pワンタッチ着脱式ターミナルブロック
- 4 x 2Pワンタッチ着脱式ターミナルブロック
- 1 x 4Pワンタッチ着脱式ターミナルブロック
