M5Stack用Ext エンコーダユニット
M5STACK-U161
| web販売価格 : | ￥1,122(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV3G |
| 品名／型番 : | M5Stack用Ext エンコーダユニット / M5STACK-U161 |
| 登録日 : | 2026.6.30 |
概要

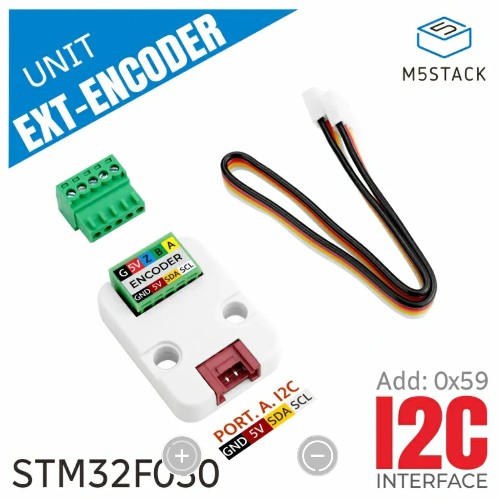

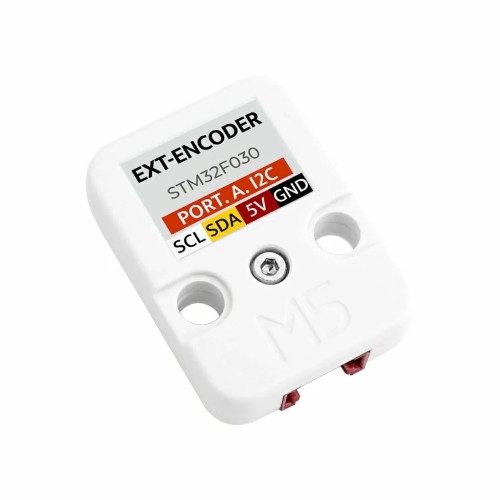

2相（AB）/3相（ABZ）のインクリメンタル型ロータリーエンコーダ用インターフェースユニットです。内蔵STM32F030マイコンで測定、I2Cバスから値を読むことが出来ます。
詳細
特徴
- 外付のロータリーエンコーダからの信号をSTM32マイコンで取得、ホストとはI2Cで接続
- 2相（AB）/3相（ABZ）のロータリーエンコーダに接続できます
- 3相：2相に原点用の信号であるZ相を加えたタイプ

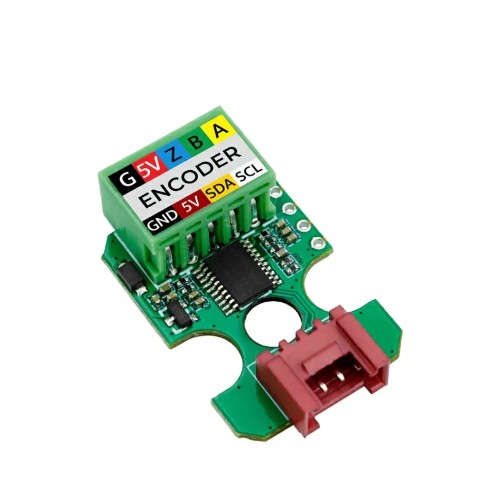

- STM32F030マイコンでロータリーエンコーダからの信号をデコード
- ホストとはGroveケーブル一本で接続できます
- 2相（AB）/3相（ABZ）のロータリーエンコーダに接続できます
- 分解能：12 bit
- 対応ロータリーエンコーダ：2相（AB）または3相（ABZ）のインクリメンタル型ロータリーエンコーダ
- I2C：アドレス0x59
- 外形寸法：40 x 24 x 14 mm
- 重量 : 8 g
- 1 x M5Stack用Ext エンコーダユニット
- 1 x Groveケーブル（20 cm）
- 1 x 5Pワンタッチ着脱式ターミナルブロック
