ATOMIC ステッピングモーターベース (DRV8825)
M5STACK-A132
| web販売価格 : | ￥1,672(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV3X |
| 品名／型番 : | ATOMIC ステッピングモーターベース (DRV8825) / M5STACK-A132 |
| 登録日 : | 2026.6.30 |
概要
本製品はATOMIC ステッピングモータードライバキットからステッピングモータードライバモジュールのみを取り出した製品です。ATOM本体は含まれません。

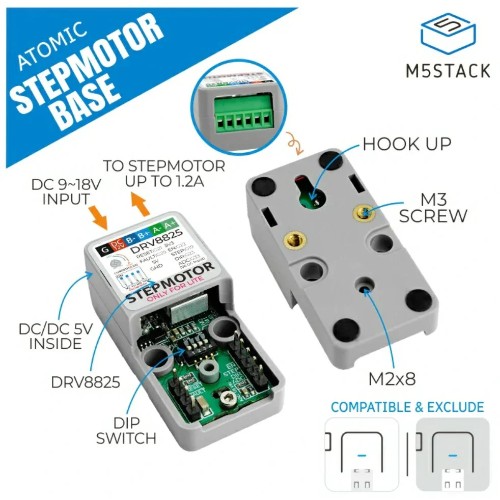

DRV8825ドライバチップを搭載したATOM Liteシリーズ専用のステッピングモータードライバモジュールです。ATOM Liteでステッピングモーターを制御できます。
内部の可変抵抗を調整することで、最大1.2 Aの電流を供給できます。内部のDIPスイッチでマイクロステップ駆動の設定を柔軟に調整できます。外部電源は9〜18 Vで、ATOM Liteにも給電ができます。
DRV8825ドライバチップを搭載したATOM Liteシリーズ専用のステッピングモータードライバモジュールです。ATOM Liteでステッピングモーターを制御できます。
内部の可変抵抗を調整することで、最大1.2 Aの電流を供給できます。内部のDIPスイッチでマイクロステップ駆動の設定を柔軟に調整できます。外部電源は9〜18 Vで、ATOM Liteにも給電ができます。
詳細
特徴
内容物
ピン配置
マイクロステッピング設定
ディケイモード
資料
- ATOM Liteシリーズ専用
- DC/DCコンバータ搭載
- フルから1/32までマイクロステップ駆動を設定可能
- ドライブ電流最大1.2 A
- 過電流保護機能
- 動作状態インジケータ
内容物

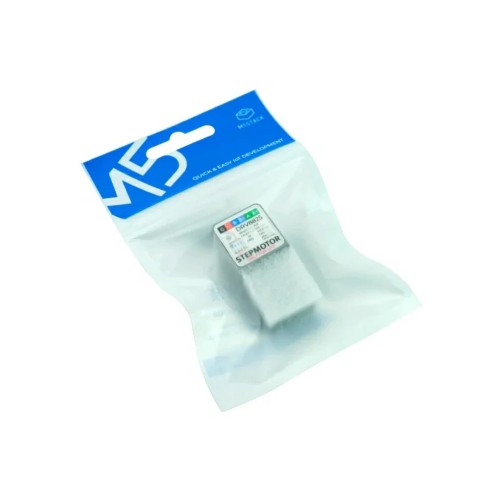

- 1 x ATOMIC ステッピングモーターベース(DRV8825)
※ 本製品にATOM Liteシリーズ本体は含まれません
| 仕様 | パラメータ |
| マイクロステッピングレベル | フル〜1/32ステップ |
| 最大出力電流 | フルスケール 1.2 A |
| 電源電圧 | 9〜18 V |

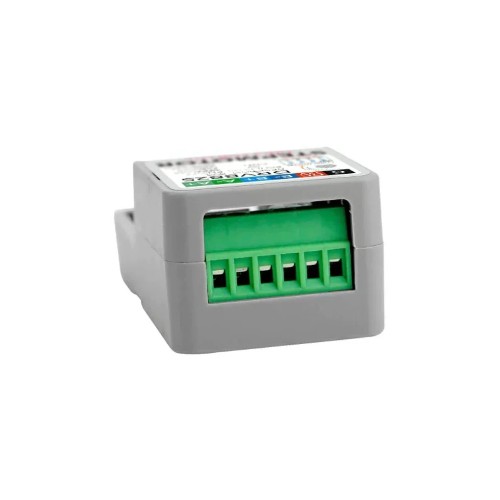

| 外部ポート | 2.54 mmピッチ・6 Pネジ端子 |
| 製品寸法 | 48 × 24 × 18 mm |
| 製品重量 | 12 g |
| ケース素材 | プラスチック（PC） |
| ATOM Lite | G25 | G21 | G22 | G19 | G23 |
| ドライバモジュール | FLT | RST | EN | STP | DIR |
| DIPスイッチ | 1 | 2 | 3 |
|---|---|---|---|
| フルステップ | Low | Low | Low |
| ハーフステップ | High | LoW | LoW |
| 1/4ステップ | Low | High | Low |
| 1/8ステップ | High | High | Low |
| 1/16ステップ | Low | Low | High |
| 1/32ステップ | High | Low | High |
| 1/32ステップ | Low | High | High |
| 1/32ステップ | High | High | High |
| DIPスイッチ | 4 |
|---|---|
| スローディケイ | Low |
| ファストディケイ | High |
