M5Stack Chain Angle (STM32G031/RGB LED搭載ノブ入力ユニット)
M5STACK-U208
| web販売価格 : | ￥1,122(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV4R |
| 品名／型番 : | M5Stack Chain Angle (STM32G031/RGB LED搭載ノブ入力ユニット) / M5STACK-U208 |
| 登録日 : | 2026.6.30 |
概要

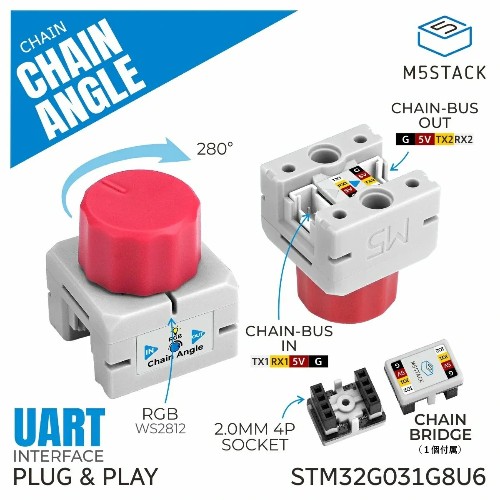

マイコンを内蔵しシリアル通信で多くのChainデバイスを数珠つなぎに接続できるM5Stack Chainシリーズのひとつで、280°までのノブの回転角を測れるノブ入力ユニットです。ポテンショメータノブが回転すると、サンプリング端子の電圧値が一定範囲内で変化します。内蔵MCUによるADC変換後、最大12 bit分解能の信号値が出力されます。ステータス表示やディスプレイ用のプログラマブルRGB LEDも内蔵しています。
詳細
特徴
※ Chain Angle、Chain Bridge（Chainシリーズ 連結用コネクタ）以外は商品に含まれません
内容物
- M5Stack Chainシリーズ
- UARTシリアル デイジーチェーン通信プロトコル採用
- STM32G031をコントローラとして搭載
- ポテンショメータ入力
- WS2812プログラマブルRGB LED搭載
- LEGO互換穴を備え、簡便な取付が可能

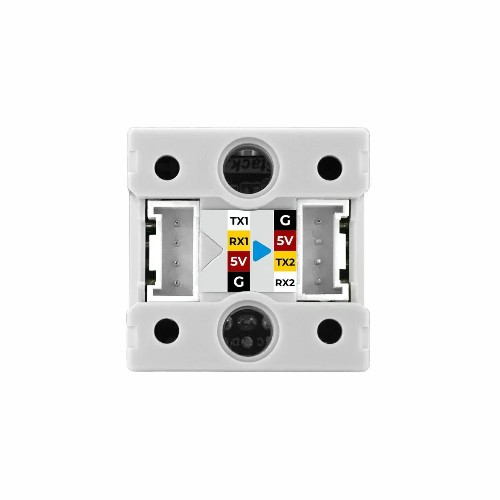

- 二つのHY2.0-4PコネクタによりChainシリーズのデバイスを繋ぐことが出来ます
- MCU：STM32G031G8U6
- 通信：UARTシリアル通信
- 通信速度：115200 bps
- 通信フォーマット：N81
- コネクタ：2 x HY2.0-4Pコネクタ
- ポテンショメータ
- A / D変換分解能：12 bit
- 総回転角度：280±10°
- プログラマブルRGB LED：WS2812
- 電源：DC 5 V（HY2.0-4Pコネクタにて受電）
- 消費電流：21.13 mA（RGB点灯時）
- 動作温度範囲：0〜40℃
- 外形寸法：23.9 x 23.9 x 28.2 mm
- スマートホーム制御
- ヒューマンマシンインターフェース
- 音量調節
- モーター速度制御
※ Chain Angle、Chain Bridge（Chainシリーズ 連結用コネクタ）以外は商品に含まれません
内容物
- 1 x Chain Angle 本体
- 1 x Chain Bridge（Chainシリーズ 連結用コネクタ）
