M5StampS3 BAT (2.54mmピンヘッダ実装済み)
M5STACK-S015-DIP

web販売価格 :	￥1,870(税込) 注文受付単位：1
在庫 :	5 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	M5STACK(エムファイブスタック)
商品コード :	Q6HV4W
品名／型番 :	M5StampS3 BAT (2.54mmピンヘッダ実装済み) / M5STACK-S015-DIP
登録日 :	2026.6.30

概要

コンパクトサイズで電池駆動のIoT機器や省電力機器へ手軽に組み込める、電源管理機能内蔵のESP32-S3コアモジュールです。ESP32-S3-PICO-1-N8R8が搭載され、2.4 GHz Wi-Fi、8 MB Flash、8 MB PSRAMを備えています。3.7 Vリチウム電池入力、USB Type-C/DC 5 V入力、外部からのウェイクアップ機能、バッテリ充電管理、電圧監視などがひとつのモジュールにまとまっているので、センサ端末や小型IoTノードを素早く構築できます。2.54 mmピンヘッダを実装済みなので、ブレッドボードやユニバーサル基板にそのまま挿して試作できます。

詳細

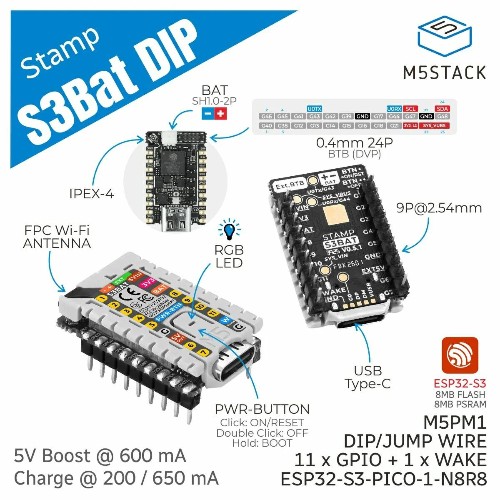

特徴

ESP32-S3-PICO-1-N8R8を搭載
2.4 GHz Wi-Fiを使用可能
8 MB Flash、8 MB PSRAMを内蔵
電源管理IC M5PM1を内蔵し、電源入出力制御、リチウム電池充電制御、入力電圧/電池電圧の検出が可能
3.7 Vリチウム電池、USB Type-C、DC 5 Vの3系統から給電可能
外部ウェイクアップIOを備え、低消費電力スリープからの復帰が可能
11 x GPIO
24P BTBコネクタを備え、DVPインターフェースを使用可能
1 x プログラマブルRGB LED搭載

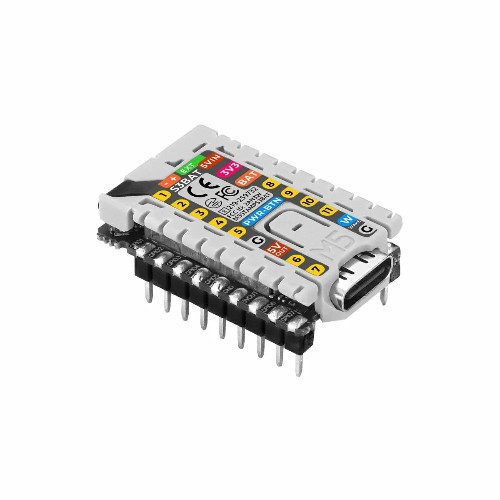

ブレッドボードやPCBへ組み込みやすい2.54 mmピンヘッダ実装済み
Arduino IDEで開発可能

仕様

SoC：ESP32-S3-PICO-1-N8R8
CPU：Xtensa LX7デュアルコア、最大240 MHz
Flash：8 MB
PSRAM：8 MB
無線通信：2.4 GHz Wi-Fi
入力電源：3.7 Vリチウム電池/USB Type-C/DC 5 V
RGB LED：1 x WS2812
バッテリコネクタ：SH1.0-2P
パッド引き出し：11 x GPIO（G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11）、1 x ウェイクアップIO（PY_G4_WAKE）
BTB側引き出し：19 x GPIO（G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48）
BTBコネクタ：24P、0.4 mmピッチ
アンテナコネクタ：IPEX-4
アンテナ：FPCアンテナ
動作温度：0～40℃
消費電流
- スリープモード：4.2 V@13.43 uA
- スタンバイモード：4.2 V@955.36 uA
- 軽負荷モード：4.2 V@26.83 mA
- フル負荷モード：4.2 V@27.49 mA
寸法：29.8 x 18.0 x 12.0 mm
重量：4.5 g
