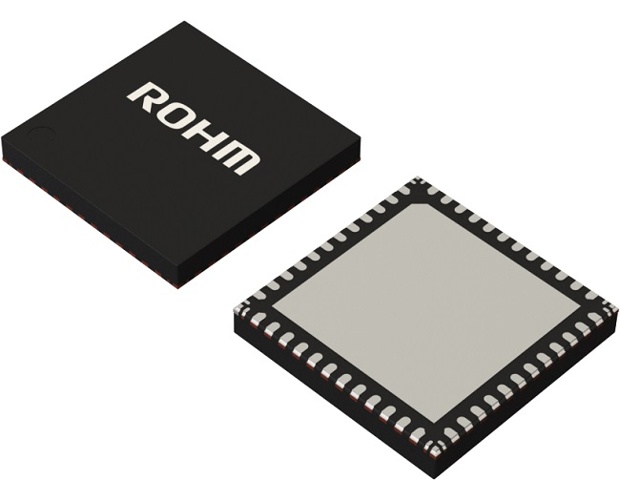

16-channel Constant Current Driver Embedded Automotive Backlight LED Driver(BD12801MUF-ME2) ◆ROHM 取寄品◆
BD12801MUF-M
| web販売価格 : | ￥1,198(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥1,198 / 10個〜 ￥1,198 / 50個〜 ￥1,133 / 100個〜 ￥1,067 / 500個〜 ￥1,002 / 1000個〜 ￥872 / 1500個〜 ￥806 / 3000個〜 ￥698 / 7500個〜 ￥653 / 15000個〜 |
| 在庫 : | 150 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAGZ |
| 品名／型番 : | 16-channel Constant Current Driver Embedded Automotive Backlight LED Driver(BD12801MUF-ME2) ◆ROHM 取寄品◆ / BD12801MUF-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD12801MUF-M is 16-channel constant current driver with 13bit PWM dimming and 8bit local DC dimming individual channels. Communication with µController via SPI is feasible.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD12801MUF-M is 16-channel constant current driver with 13bit PWM dimming and 8bit local DC dimming individual channels. Communication with µController via SPI is feasible.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
AEC-Q100 Qualified(Grade 1)
Integrated 16-channel 20V LED Constant Current Driver
SPI Interface
Independent 13bit PWM Dimming Function
Independent 8bit Local DC Dimming Function
Independent 8bit Phase Shift Function
LSI Protection Function (UVLO, TSD, ISETSCP)
LED Abnormality Detection Function (Open/Short)
Integrated Abnormality Output FAIL Pin
Cascade Connection Feasible
【特性】
・Topology：Constant Current
・Vin(Min.)[V]：3
・Vin(Max.)[V]：5.5
・Total Output Current (Max.)[mA]：130
・Per Channel Drive(Max.)[mA]：120
・Number of Outputs：16
・Vout(Max.)[V]：20
・Data Transfer Rate(Max.)[MHz]：5
・Dimming：DC / PWM
・PWM Dimming Steps：8192
・DC Dimming Steps：256
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：7.0x7.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：1500
AEC-Q100 Qualified(Grade 1)
Integrated 16-channel 20V LED Constant Current Driver
SPI Interface
Independent 13bit PWM Dimming Function
Independent 8bit Local DC Dimming Function
Independent 8bit Phase Shift Function
LSI Protection Function (UVLO, TSD, ISETSCP)
LED Abnormality Detection Function (Open/Short)
Integrated Abnormality Output FAIL Pin
Cascade Connection Feasible
【特性】
・Topology：Constant Current
・Vin(Min.)[V]：3
・Vin(Max.)[V]：5.5
・Total Output Current (Max.)[mA]：130
・Per Channel Drive(Max.)[mA]：120
・Number of Outputs：16
・Vout(Max.)[V]：20
・Data Transfer Rate(Max.)[MHz]：5
・Dimming：DC / PWM
・PWM Dimming Steps：8192
・DC Dimming Steps：256
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：7.0x7.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：1500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
