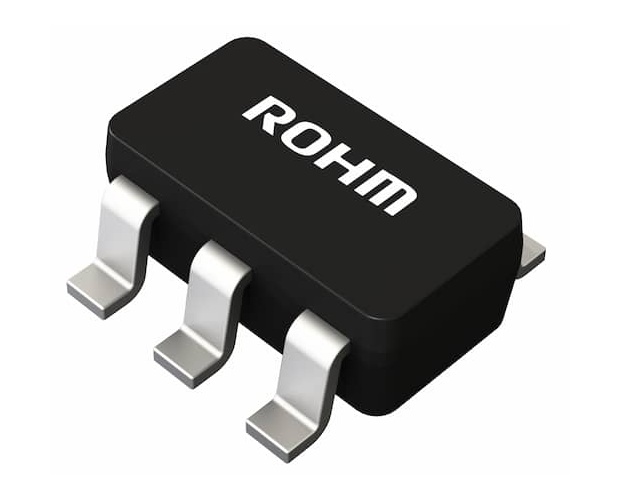

車載用電流センスアンプ(BD14220G-CTR) ◆ROHM 取寄品◆
BD14220G-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥104(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥104 / 50個～￥99 / 100個～￥93 / 500個～￥88 / 1000個～￥76 / 3000個～￥70 / 6000個～￥61 / 15000個～￥57 / 30000個～
在庫 :	2367 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TAHE
品名／型番 :	車載用電流センスアンプ(BD14220G-CTR) ◆ROHM 取寄品◆ / BD14220G-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD14220G-Cは電流センスアンプICです。本製品は2.7V～5.5Vの単一電源で動作します。-14Vから+40Vまでの広い範囲の同相電圧に対応し、アナログ電圧を出力します。ゲインは25 V/Vです。ゲイン整合用抵抗の内蔵により、ゲイン誤差とオフセットを最小化します。さらに、少ない入力電流1μAは、シャント抵抗との接続経路で発生するオフセットを削減します。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100対応(Grade 1)
広い同相電圧範囲
高精度
低オフセット
低入力電流

【特性】
・Sensor Type：Current Sensor
・Supply Voltage (Min.)[V]：2.7
・Supply Voltage (Max.)[V]：5.5
・Operating Current (Typ.)[mA]：0.24
・Common Mode Voltage (Min.)[V]：-14
・Common Mode Voltage (Max.)[V]：40
・Gain (Typ.)[V/V]：25
・Gain Accuracy (Max.)[%]：±1
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：2.9x2.8 (t=1.25)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：3000
