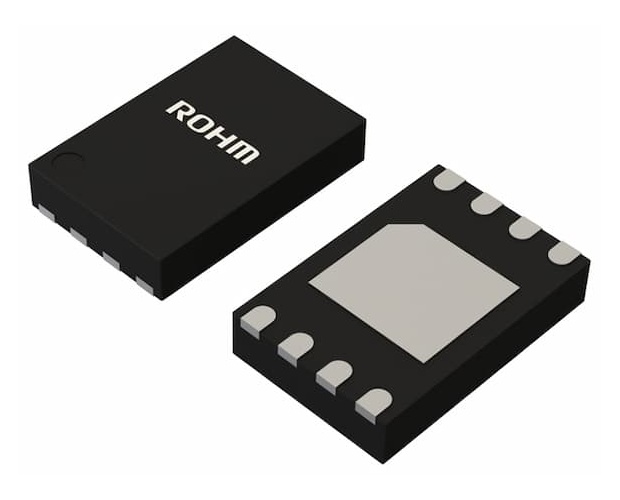

300mA 1.5V, 固定出力, 高精度 LDOレギュレータ(BD15GA3WNUX-TR) ◆ROHM 取寄品◆
BD15GA3WNUX
| web販売価格 : | ￥94(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥94 / 10個〜 ￥94 / 50個〜 ￥89 / 100個〜 ￥84 / 500個〜 ￥79 / 1000個〜 ￥69 / 4000個〜 ￥64 / 8000個〜 ￥55 / 20000個〜 ￥52 / 40000個〜 |
| 在庫 : | 400 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAHQ |
| 品名／型番 : | 300mA 1.5V, 固定出力, 高精度 LDOレギュレータ(BD15GA3WNUX-TR) ◆ROHM 取寄品◆ / BD15GA3WNUX |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BDxxGA3WEFJ / BDxxGA3WNUX シリーズは、出力電流0.3A を供給可能なレギュレータです。出力精度は±1%となっております。外付け抵抗を使用して、1.5V〜13.0V まで任意の出力電圧を設定することができる可変タイプと、1.5V/1.8V/2.5V/3.0V/3.3V/5V/6V/7V/8V/9V/10V/12V の固定出力タイプがあります。パッケージは放熱性に優れたHTSOP-J8と超小型VSON008X2030 を取り揃えております。デジタル家電などでの幅広いアプリケーションへの使用が可能です。本機種は出力短絡などによるIC 破壊を防止する過電流保護回路、シャットダウン時に回路電流を0μA とするON/OFF スイッチ、IC を過負荷状態などによる熱破壊から防ぐ温度保護回路を内蔵しております。また、セラミックコンデンサ対応で、セットの小型化、高寿命化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BDxxGA3WEFJ / BDxxGA3WNUX シリーズは、出力電流0.3A を供給可能なレギュレータです。出力精度は±1%となっております。外付け抵抗を使用して、1.5V〜13.0V まで任意の出力電圧を設定することができる可変タイプと、1.5V/1.8V/2.5V/3.0V/3.3V/5V/6V/7V/8V/9V/10V/12V の固定出力タイプがあります。パッケージは放熱性に優れたHTSOP-J8と超小型VSON008X2030 を取り揃えております。デジタル家電などでの幅広いアプリケーションへの使用が可能です。本機種は出力短絡などによるIC 破壊を防止する過電流保護回路、シャットダウン時に回路電流を0μA とするON/OFF スイッチ、IC を過負荷状態などによる熱破壊から防ぐ温度保護回路を内蔵しております。また、セラミックコンデンサ対応で、セットの小型化、高寿命化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特性】
・ch：1
・Withstand Voltage (Max.)[V]：15
・Vin(Min.)[V]：4.5
・Vin(Max.)[V]：14
・Iout(Max.)[A]：0.3
・Vout Type：Fixed
・Vout Accuracy：±1.0% (Ta=25℃)
・Circuit Current[mA]：0.6
・Dropout Voltage (Typ.)[V]：0.6(Io=0.3A)
・Ripple Rejection [dB]：60
・Load Regulation[mV]：25(Io=0 to 300mA)
・Output Capacitor[µF]：1
・Shutdown Function：Yes
・Thermal Shut-down：Yes
・Over Current Protection：Yes
・Over Voltage Protection：No
・Under Voltage Lock Out：No
・Discharge Function：No
・Soft Start：Yes
・Package：VSON008X2030
・Reference Code：VSON008X2030-8
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・包装形態：テーピング
・包装数量：4000
・ch：1
・Withstand Voltage (Max.)[V]：15
・Vin(Min.)[V]：4.5
・Vin(Max.)[V]：14
・Iout(Max.)[A]：0.3
・Vout Type：Fixed
・Vout Accuracy：±1.0% (Ta=25℃)
・Circuit Current[mA]：0.6
・Dropout Voltage (Typ.)[V]：0.6(Io=0.3A)
・Ripple Rejection [dB]：60
・Load Regulation[mV]：25(Io=0 to 300mA)
・Output Capacitor[µF]：1
・Shutdown Function：Yes
・Thermal Shut-down：Yes
・Over Current Protection：Yes
・Over Voltage Protection：No
・Under Voltage Lock Out：No
・Discharge Function：No
・Soft Start：Yes
・Package：VSON008X2030
・Reference Code：VSON008X2030-8
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・包装形態：テーピング
・包装数量：4000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
