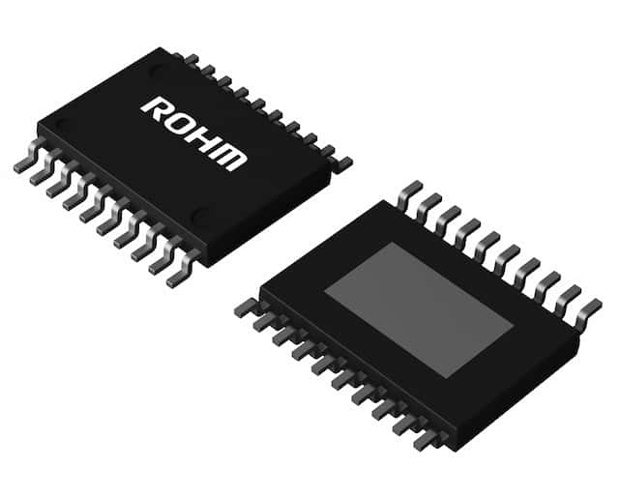

車載用 40V/3A定格 Hブリッジドライバ(BD16912EFV-CE2) ◆ROHM 取寄品◆
BD16912EFV-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥851(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥771 / 50個～￥671 / 100個～￥590 / 500個～￥531 / 1000個～￥480 / 2500個～￥451 / 5000個～￥451 / 12500個～￥451 / 25000個～
在庫 :	2750 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TAI4
品名／型番 :	車載用 40V/3A定格 Hブリッジドライバ(BD16912EFV-CE2) ◆ROHM 取寄品◆ / BD16912EFV-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD16912EFV-Cは、パワーDMOSFETにてモータ駆動部をHブリッジ構成し、それを1ch内蔵した車載向けドライバです。ダイレクトPWM制御もしくは定電流PWM制御により、高効率駆動が可能です。出力電流検出アンプと異常検出信号出力機能を搭載し、低ON抵抗、小型パッケージを実現しており、セットの高信頼性化、低消費電力化、省スペース化に貢献します。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100対応(Grade 1)
裏面露出放熱板付き小型パッケージ
パワーDMOSFET内蔵ドライバ
2入力制御(正転、逆転、空転、ブレーキ)
ダイレクトPWM制御
定電流PWM制御(カレントリミット)
パワーセーブ(スタンバイ)
貫通電流防止
出力電流検出アンプ
異常検出信号出力
異常検出(過電流、過電圧、過熱、過熱警告)
出力保護(過電流、過電圧、過熱)
減電圧誤動作防止

【特性】
・Power Supply Voltage (Max.) [V]：18
・Power Supply Voltage (Min.) [V]：6
・Vcc (Max.)[V]：40
・Iout (Max.)[A]：3
・Output On Resistance (Typ.)[Ω]：0.36
・Number of Motors：1
・VREF・PWM：Yes
・Current Limit：Yes
・High Speed Drive：-
・Automotive class：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：6.5x6.4 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：2500
