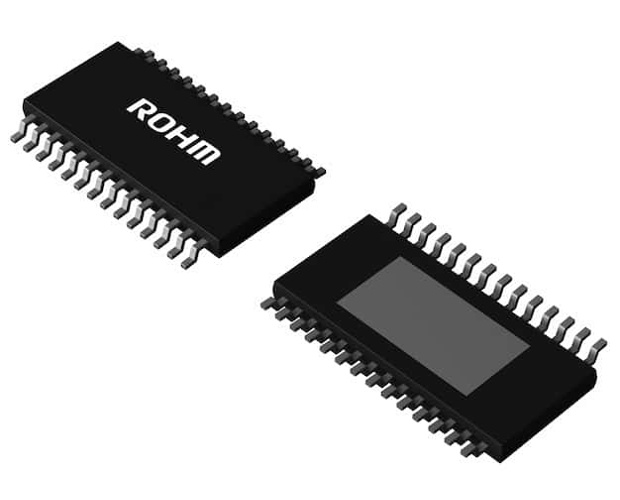

車載用SPI内蔵 8CH Half Bridge Driver(BD16938AEFV-CE2) ◆ROHM 取寄品◆
BD16938AEFV-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥1,120(税込) 注文受付単位：5
数量割引価格 :	▼数量割引価格▼ ￥952 / 10個～￥862 / 50個～￥751 / 100個～￥661 / 500個～￥594 / 1000個～￥538 / 2500個～￥504 / 5000個～￥504 / 12500個～￥504 / 25000個～
在庫 :	250 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TAI5
品名／型番 :	車載用SPI内蔵 8CH Half Bridge Driver(BD16938AEFV-CE2) ◆ROHM 取寄品◆ / BD16938AEFV-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #SPI

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD16938AEFV-Cは車載アプリケーション向けに設計された8chハーフブリッジドライバです。小型DCブラシモータを直接ドライブでき、各出力をHigh出力、Low出力、Hi-Z出力の3モードに独立制御可能です。16bitシリアルインターフェース（SPI）により外部MCUからの制御が可能です。高耐圧（最大定格40V）、低ON抵抗、小型パッケージを実現しており、セットの高信頼性、低消費電力化、低コスト化に貢献できます。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100対応（Grade 1）
1.0A DMOSハーフブリッジ8回路
3モード制御（High出力, Low出力, Hi-Z）
低スタンバイ電流
出力逆起電圧吸収ダイオード内蔵
過電流保護機能（OCP）
OPEN検出機能（ULD）
VS過電圧保護機能（OVP）過電圧切り換え機能あり
VS減電圧保護機能（UVLO）
サーマルシャットダウン機能（TSD）サーマルワーニング機能（TW）

【特性】
・Power Supply Voltage (Max.) [V]：32
・Power Supply Voltage (Min.) [V]：6.3
・Vcc (Max.)[V]：40
・Iout (Max.)[A]：1
・Output On Resistance (Typ.)[Ω]：1.4
・Number of Motors：4
・VREF・PWM：-
・Current Limit：-
・High Speed Drive：-
・Automotive class：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：9.7x6.4 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：2500
