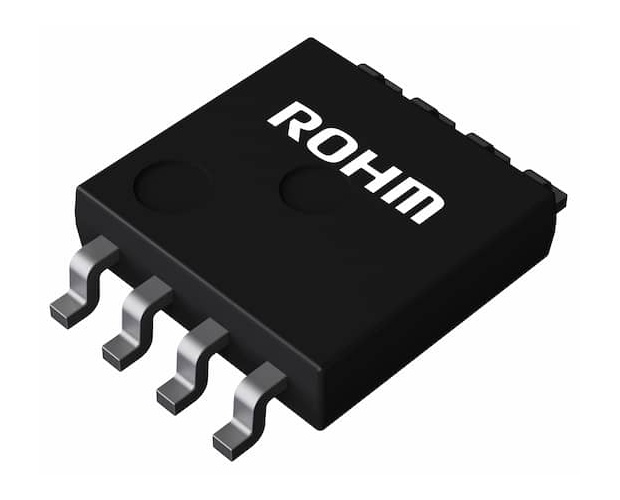

車載用1chハイサイドスイッチ(BD1HC500FVM-CTR) ◆ROHM 取寄品◆
BD1HC500FVM-C
| web販売価格 : | ￥314(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥284 / 50個〜 ￥247 / 100個〜 ￥218 / 500個〜 ￥195 / 1000個〜 ￥178 / 3000個〜 ￥166 / 6000個〜 ￥166 / 15000個〜 ￥166 / 30000個〜 |
| 在庫 : | 300 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAJC |
| 品名／型番 : | 車載用1chハイサイドスイッチ(BD1HC500FVM-CTR) ◆ROHM 取寄品◆ / BD1HC500FVM-C |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD1HC500FVM-Cは車載用1chハイサイドスイッチです。過電流制限回路、サーマルシャットダウン回路、オープン検出回路、減電圧保護回路を内蔵しており、異常検出時の診断出力機能を備えています。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD1HC500FVM-Cは車載用1chハイサイドスイッチです。過電流制限回路、サーマルシャットダウン回路、オープン検出回路、減電圧保護回路を内蔵しており、異常検出時の診断出力機能を備えています。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
過電流制限回路内蔵
サーマルシャットダウン (TSD) 内蔵
オープン検出回路内蔵（出力OFF時）
CMOSロジックIC等から直接制御可能
低スタンバイ電流
減電源電圧出力OFF機能内蔵
診断出力 (ST) 端子内蔵
低オン抵抗RDS (ON) =500mΩ (Typ) (VDD=12V, Ta=25°C, IOUT=0.25A)
制御部 (CMOS) とパワーMOSFETを1チップ上に組み込んだモノリシックパワーIC
メカリレーコイル駆動用1chハイサイドスイッチ
AEC-Q100対応
【特性】
・Type：High side switches
・Generation：GEN1
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Hiccup
・Thermal Shut Down：Off-Latch
・Channel Number [ch]：1
・ON Resistance(Typ.)[mΩ]：500
・ON Resistance(Max.)[mΩ]：1200
・DC Output Current @Ta=85℃ [A]：0.5
・Supply Voltage(Min.)[V]：4
・Supply Voltage(Max.)[V]：18
・Drain-Source Voltage (Max.)[V]：44.5
・Single Pulse Energy 25°C [mJ]：33
・Over Current Limit (Min.)[A]：0.8
・Under voltage Detection Level(Max.)[V]：3.6
・Current consumption(Typ.)[µA]：1500
・Open Load Detect [V]：2.8
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.0x2.9 (t=0.9)
・包装形態：テーピング
・包装数量：3000
過電流制限回路内蔵
サーマルシャットダウン (TSD) 内蔵
オープン検出回路内蔵（出力OFF時）
CMOSロジックIC等から直接制御可能
低スタンバイ電流
減電源電圧出力OFF機能内蔵
診断出力 (ST) 端子内蔵
低オン抵抗RDS (ON) =500mΩ (Typ) (VDD=12V, Ta=25°C, IOUT=0.25A)
制御部 (CMOS) とパワーMOSFETを1チップ上に組み込んだモノリシックパワーIC
メカリレーコイル駆動用1chハイサイドスイッチ
AEC-Q100対応
【特性】
・Type：High side switches
・Generation：GEN1
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Hiccup
・Thermal Shut Down：Off-Latch
・Channel Number [ch]：1
・ON Resistance(Typ.)[mΩ]：500
・ON Resistance(Max.)[mΩ]：1200
・DC Output Current @Ta=85℃ [A]：0.5
・Supply Voltage(Min.)[V]：4
・Supply Voltage(Max.)[V]：18
・Drain-Source Voltage (Max.)[V]：44.5
・Single Pulse Energy 25°C [mJ]：33
・Over Current Limit (Min.)[A]：0.8
・Under voltage Detection Level(Max.)[V]：3.6
・Current consumption(Typ.)[µA]：1500
・Open Load Detect [V]：2.8
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.0x2.9 (t=0.9)
・包装形態：テーピング
・包装数量：3000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
