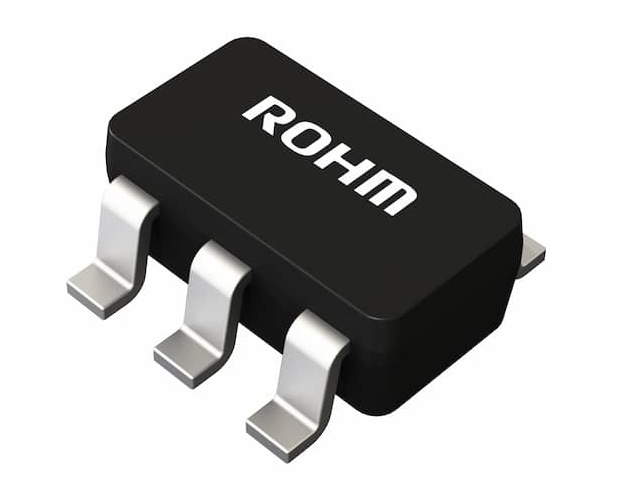

1ch 過電流検出値可変タイプ ハイサイドスイッチ IC(BD2222G-GTR) ◆ROHM 取寄品◆
BD2222G
| web販売価格 : | ￥78(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥70 / 50個〜 ￥61 / 100個〜 ￥54 / 500個〜 ￥49 / 1000個〜 ￥44 / 3000個〜 ￥41 / 6000個〜 ￥41 / 15000個〜 ￥41 / 30000個〜 |
| 在庫 : | 6300 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAJX |
| 品名／型番 : | 1ch 過電流検出値可変タイプ ハイサイドスイッチ IC(BD2222G-GTR) ◆ROHM 取寄品◆ / BD2222G |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD2222Gはユニバーサルシリアルバス(USB)の電源ラインに使用されるハイサイドスイッチを1チャンネル内蔵しています。パワースイッチ部には低オン抵抗のNチャネルMOSFETを1回路内蔵し、過電流制限、過温度保護、低電圧ロックアウト、ソフトスタート機能を内蔵しています。また外付けの抵抗を変更することにより過電流検出値を200mAから1.7Aの範囲で調整することができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD2222Gはユニバーサルシリアルバス(USB)の電源ラインに使用されるハイサイドスイッチを1チャンネル内蔵しています。パワースイッチ部には低オン抵抗のNチャネルMOSFETを1回路内蔵し、過電流制限、過温度保護、低電圧ロックアウト、ソフトスタート機能を内蔵しています。また外付けの抵抗を変更することにより過電流検出値を200mAから1.7Aの範囲で調整することができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特性】
・Supply Voltage(Min.)[V]：2.8
・Supply Voltage(Max.)[V]：5.5
・Current consumption(Typ.)[µA]：120
・ON Resistance [mΩ]：89
・Channel Number [ch]：1
・Control Input Logic：Active High
・Over Current Detect [A]：0.2 to 1.7
・Output Turn on Time [ms]：1
・Thermal Shut Down：Recovery
・Flag Output Delay at Over Current [ms]：7
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：2.9x2.8 (t=1.25)
・包装形態：テーピング
・包装数量：3000
・Supply Voltage(Min.)[V]：2.8
・Supply Voltage(Max.)[V]：5.5
・Current consumption(Typ.)[µA]：120
・ON Resistance [mΩ]：89
・Channel Number [ch]：1
・Control Input Logic：Active High
・Over Current Detect [A]：0.2 to 1.7
・Output Turn on Time [ms]：1
・Thermal Shut Down：Recovery
・Flag Output Delay at Over Current [ms]：7
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：2.9x2.8 (t=1.25)
・包装形態：テーピング
・包装数量：3000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
