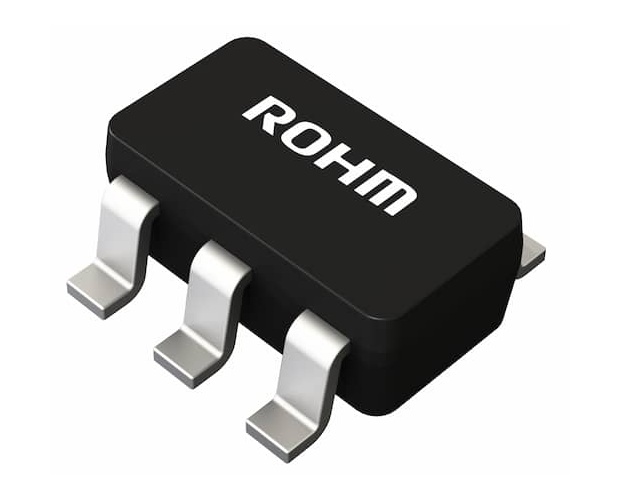

1ch～過電流検出値可変タイプハイサイドスイッチ IC(BD2245G-MGTR) ◆ROHM 取寄品◆
BD2245G-M

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥135(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥122 / 50個～￥105 / 100個～￥93 / 500個～￥84 / 1000個～￥76 / 3000個～￥71 / 6000個～￥71 / 15000個～￥71 / 30000個～
在庫 :	300 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TAK9
品名／型番 :	1ch～過電流検出値可変タイプハイサイドスイッチ IC(BD2245G-MGTR) ◆ROHM 取寄品◆ / BD2245G-M
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD2245G-M はユニバーサルシリアルバス(USB)の電源ラインに使用されるハイサイドスイッチを1 チャンネル内蔵しています。パワースイッチ部には低オン抵抗の N チャネル MOSFET を 1 回路内蔵し、過電流制限、過温度保護、低電圧ロックアウト、ソフトスタート機能を内蔵しています。また外付けの抵抗を変更することにより過電流検出値を 0.2A から 1.7A の範囲で調整することができます。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100 対応
過電流検出値は 200mA から 1.7A で可変可能
低オン抵抗(Typ 100mΩ)の Nch-MOSFET を内蔵
ソフトスタート機能
出力放電回路
オープンドレイン外部通知端子
サーマルシャットダウン回路
低電圧ロックアウト回路
スイッチオフ時の逆流を防止

【特性】
・Supply Voltage(Min.)[V]：2.8
・Supply Voltage(Max.)[V]：5.5
・Current consumption(Typ.)[µA]：110
・ON Resistance [mΩ]：100
・Channel Number [ch]：1
・Control Input Logic：Active Low
・Over Current Detect [A]：0.2 to 1.7
・Output Turn on Time [ms]：1
・Thermal Shut Down：Recovery
・Flag Output Delay at Over Current [ms]：7
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：2.9x2.8 (t=1.25)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：3000
