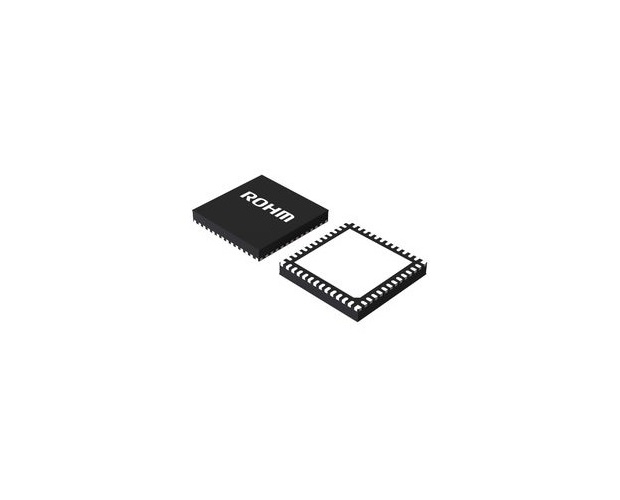

車載向け Multiple Input Switch Monitor LSI(BD3378MUV-ME2) ◆ROHM 取寄品◆
BD3378MUV-M
| web販売価格 : | ￥901(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥901 / 10個〜 ￥901 / 50個〜 ￥853 / 100個〜 ￥804 / 500個〜 ￥754 / 1000個〜 ￥656 / 1500個〜 ￥606 / 3000個〜 ￥525 / 7500個〜 ￥493 / 15000個〜 |
| 在庫 : | 150 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TALN |
| 品名／型番 : | 車載向け Multiple Input Switch Monitor LSI(BD3378MUV-ME2) ◆ROHM 取寄品◆ / BD3378MUV-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD3378MUV-Mは22チャネルのスイッチ入力監視LSIです。各チャネルに接続されるメカニカルスイッチの状態変化を監視し、MCU へ割込みを発生させます。シリアルインタフェースを使用して、割込み要因の読み出しや内部レジスタへの書き込みを行います。22 チャネルのスイッチ入力は、VPUB、VPUAの2つの電源系統に分類されており、バッテリー系と電源制御系 に分類して使用することが可能です。 動作モードとして、ノーマルモードとスリープモードの2つを備えています。各モードはレジスタの設定により、 スイッチ端子の常時監視設定や間欠監視設定が可能です。間欠監視設定時は一定周期でスイッチ状態変化を監視し、 低消費電力化が可能です。また、電源系統別シーケンシャル動作や全スイッチ一律シーケンシャル動作設定により、ノイズを低減した動作が可能です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD3378MUV-Mは22チャネルのスイッチ入力監視LSIです。各チャネルに接続されるメカニカルスイッチの状態変化を監視し、MCU へ割込みを発生させます。シリアルインタフェースを使用して、割込み要因の読み出しや内部レジスタへの書き込みを行います。22 チャネルのスイッチ入力は、VPUB、VPUAの2つの電源系統に分類されており、バッテリー系と電源制御系 に分類して使用することが可能です。 動作モードとして、ノーマルモードとスリープモードの2つを備えています。各モードはレジスタの設定により、 スイッチ端子の常時監視設定や間欠監視設定が可能です。間欠監視設定時は一定周期でスイッチ状態変化を監視し、 低消費電力化が可能です。また、電源系統別シーケンシャル動作や全スイッチ一律シーケンシャル動作設定により、ノイズを低減した動作が可能です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
AEC-Q100対応(Grade 1)
3.3V/5.0V対応のシリアル通信のスレーブ
8bit CRCによるシリアル通信エラーチェック
過温度検出機能(TSD)
パワーオンリセット(POR)
ソース/シンク電流値のレジスタ選択
ウェッティング電流タイマ設定
8本のソースまたはシンク入力端子(VPUA系)
14本のソース入力端子 (VPUA系：8本、VPUB系：6本に電源分離可)
入力端子の状態変化による割込み通知
全入力端子ノイズ除去用1回〜6回一致LPF
低消費電力動作(間欠監視)
入力端子状態をデジタル出力するDMUX端子
【特性】
・Fully Functional Voltage(Min.)[V]：6
・Fully Functional Voltage(Max.)[V]：28
・VDDI Supply Voltage(Min.)[V]：3.1
・VDDI Supply Voltage(Max.)[V]：5.25
・Switch Input Number：22
・Switch Input Voltage(Min.)[V]：-14
・Switch Input Voltage(Max.)[V]：40
・Wetting Current (Min)：1mA, 3mA, 5mA, 10mA, 15mA
・Wetting Current Type：Pull up / Pull down
・Intermittent Monitoring Current [µA]：100
・Clock Frequency (Max)[MHz]：4.4
・Control Interface：SPI
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：7.0x7.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：1500
AEC-Q100対応(Grade 1)
3.3V/5.0V対応のシリアル通信のスレーブ
8bit CRCによるシリアル通信エラーチェック
過温度検出機能(TSD)
パワーオンリセット(POR)
ソース/シンク電流値のレジスタ選択
ウェッティング電流タイマ設定
8本のソースまたはシンク入力端子(VPUA系)
14本のソース入力端子 (VPUA系：8本、VPUB系：6本に電源分離可)
入力端子の状態変化による割込み通知
全入力端子ノイズ除去用1回〜6回一致LPF
低消費電力動作(間欠監視)
入力端子状態をデジタル出力するDMUX端子
【特性】
・Fully Functional Voltage(Min.)[V]：6
・Fully Functional Voltage(Max.)[V]：28
・VDDI Supply Voltage(Min.)[V]：3.1
・VDDI Supply Voltage(Max.)[V]：5.25
・Switch Input Number：22
・Switch Input Voltage(Min.)[V]：-14
・Switch Input Voltage(Max.)[V]：40
・Wetting Current (Min)：1mA, 3mA, 5mA, 10mA, 15mA
・Wetting Current Type：Pull up / Pull down
・Intermittent Monitoring Current [µA]：100
・Clock Frequency (Max)[MHz]：4.4
・Control Interface：SPI
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：7.0x7.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：1500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
