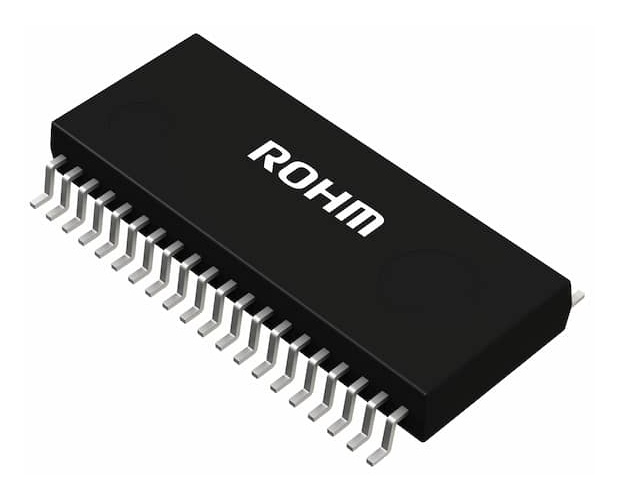

2次ポストフィルタ/ハイボルテージ機能内蔵 カーオーディオ用サウンドプロセッサ(BD37069FV-ME2) ◆ROHM 取寄品◆
BD37069FV-M
| web販売価格 : | ￥609(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥609 / 10個〜 ￥609 / 50個〜 ￥575 / 100個〜 ￥542 / 500個〜 ￥509 / 1000個〜 ￥442 / 2000個〜 ￥409 / 4000個〜 ￥355 / 10000個〜 ￥332 / 20000個〜 |
| 在庫 : | 200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TANP |
| 品名／型番 : | 2次ポストフィルタ/ハイボルテージ機能内蔵 カーオーディオ用サウンドプロセッサ(BD37069FV-ME2) ◆ROHM 取寄品◆ / BD37069FV-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD37069FV-Mはステレオ6chの入力セレクタを内蔵し、信号レベルを調整してADコンバータへ出力します。DAコンバータから出力された信号の帯域外ノイズを低減するための2次ポストフィルタとボリュームをそれぞれ6ch内蔵し、最大出力5.2VRMSまで増幅可能です。さらにTDMAノイズ低減機能を搭載しており、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD37069FV-Mはステレオ6chの入力セレクタを内蔵し、信号レベルを調整してADコンバータへ出力します。DAコンバータから出力された信号の帯域外ノイズを低減するための2次ポストフィルタとボリュームをそれぞれ6ch内蔵し、最大出力5.2VRMSまで増幅可能です。さらにTDMAノイズ低減機能を搭載しており、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
AEC-Q100対応
シングルエンド入力可能な差動入力セレクタ内蔵
ゲイン切換時のポップ音を軽減するアドバンスト・スイッチ回路内蔵
DACの帯域外ノイズを低減する2次ポストフィルタを内蔵（外付け部品無し）
バッファ受け 高CMRRグランド・アイソレーションアンプを内蔵
TDMAノイズ低減回路内蔵
5.2VRMS出力が可能なHigh-Voltage機能内蔵
(VCCH=11.5Vで最適な3.2VRMSモード使用可能)
I2C-busコントローラは、3.3V/5Vに対応
パッケージにSSOP-B40を使用。音声入力端子、音声出力端子をそれぞれまとめて配置し、信号の流れを一方向に揃えていることが基板パターンのレイアウトを容易にし、基板面積の削減に貢献
【特性】
・Input (ch)?：Stereo 6
・ISO Input (ch)?：Stereo 4
・Input Gain (dB/Ad-Sw)?：+23~-15/Yes
・Vcc(Min.)[V]：7
・Vcc(Max.)[V]：9.5
・Iq[mA]：30
・Outputs：6
・[I] Independent from Input Selector / [C] Cascade from Input Selector?：I
・Fader (ch/Ad-Sw)?：6/Yes
・Fader Range/Step (dB/dB)?：+23~-79, -∞/1
・Output Voltage (V, typ)：5.2
・THD+N (dB)：0.003
・Mixing Input?：E 1
・Output Noise[µVrms]：3.1
・I/F：I2C
・Power Supply Voltage (V)?：7.0~9.5(VCCL) VCCL~17.8VCCH)
・Temperature (Min.)[°C]：-40
・Temperature (Max.)[°C]：85
・Package Size [mm]：13.6x7.8 (t=2.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2000
AEC-Q100対応
シングルエンド入力可能な差動入力セレクタ内蔵
ゲイン切換時のポップ音を軽減するアドバンスト・スイッチ回路内蔵
DACの帯域外ノイズを低減する2次ポストフィルタを内蔵（外付け部品無し）
バッファ受け 高CMRRグランド・アイソレーションアンプを内蔵
TDMAノイズ低減回路内蔵
5.2VRMS出力が可能なHigh-Voltage機能内蔵
(VCCH=11.5Vで最適な3.2VRMSモード使用可能)
I2C-busコントローラは、3.3V/5Vに対応
パッケージにSSOP-B40を使用。音声入力端子、音声出力端子をそれぞれまとめて配置し、信号の流れを一方向に揃えていることが基板パターンのレイアウトを容易にし、基板面積の削減に貢献
【特性】
・Input (ch)?：Stereo 6
・ISO Input (ch)?：Stereo 4
・Input Gain (dB/Ad-Sw)?：+23~-15/Yes
・Vcc(Min.)[V]：7
・Vcc(Max.)[V]：9.5
・Iq[mA]：30
・Outputs：6
・[I] Independent from Input Selector / [C] Cascade from Input Selector?：I
・Fader (ch/Ad-Sw)?：6/Yes
・Fader Range/Step (dB/dB)?：+23~-79, -∞/1
・Output Voltage (V, typ)：5.2
・THD+N (dB)：0.003
・Mixing Input?：E 1
・Output Noise[µVrms]：3.1
・I/F：I2C
・Power Supply Voltage (V)?：7.0~9.5(VCCL) VCCL~17.8VCCH)
・Temperature (Min.)[°C]：-40
・Temperature (Max.)[°C]：85
・Package Size [mm]：13.6x7.8 (t=2.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
