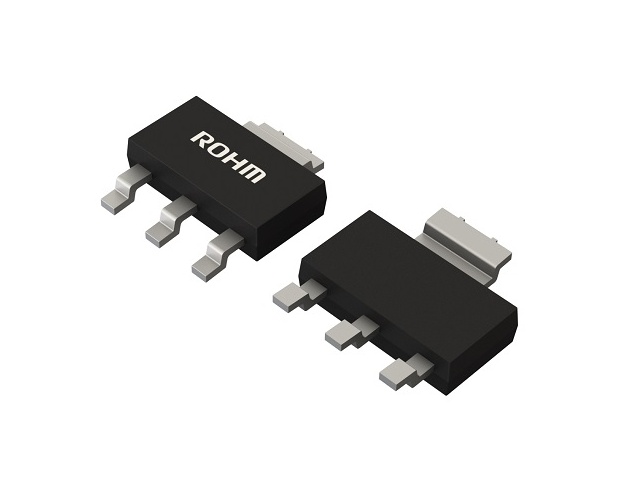

車載向け 200mA 3.3V, 出力シャットダウンスイッチ機能付固定出力, LDOレギュレータ(BD433S2WFP3-CE2) ◆ROHM 取寄品◆
BD433S2WFP3-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥189(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥189 / 50個～￥178 / 100個～￥167 / 500個～￥157 / 1000個～￥137 / 2000個～￥127 / 4000個～￥109 / 10000個～￥103 / 20000個～
在庫 :	2200 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TAOW
品名／型番 :	車載向け 200mA 3.3V, 出力シャットダウンスイッチ機能付固定出力, LDOレギュレータ(BD433S2WFP3-CE2) ◆ROHM 取寄品◆ / BD433S2WFP3-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #レギュレータ

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD4xxS2-Cシリーズは、45V耐圧、出力電圧精度±2%、出力電流200mA、消費電流40µA(Typ)の低暗電流レギュレータで出力電圧は3.3Vまたは5.0Vの固定型です。本ICはバッテリ直結システムの低消費電流化に最適です。出力シャットダウンスイッチ機能の有無が選べ、対応品のみCTL端子にHIGH電圧印加時、デバイスの出力がONし、LOW電圧印加時、デバイスの出力がOFFします。出力の位相補償コンデンサにはセラミック・コンデンサが使用可能です。また、本ICは出力短絡などによるIC破壊を防止する過電流保護、ICを過負荷状態などによる熱破壊から防ぐ過熱保護回路を内蔵しています。本ICはシリーズ機種のBD433M2WFP3-Cに対して、生産効率向上を目的とした生産ラインを変更した機種となります。新規のご採用時にはこの機種の選定を推奨します。なお、基本的にデータシート内の保証特性に差異はありません。また、ドキュメントやデザインモデル類についても差異はないため、特筆のない限りBD433M2WFP3-CE2のデータを開示しております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
車載対応品
広温度範囲(Tj): -40℃ ~ +150℃
広動作電圧範囲: 3.0V ~ 42V
低暗電流: 40µA(Typ)
出力電流: 200mA
高出力電圧精度: ±2%
出力電圧: 3.3V / 5.0V(Typ)
出力シャットダウンスイッチ機能(対応品のみ)
過電流保護回路内蔵(OCP)
過熱保護回路(TSD)
AEC-Q100対応(Grade 1)
機能安全をサポート

【特性】
・ch：1
・Withstand Voltage (Max.)[V]：45
・Vin(Min.)[V]：3.9
・Vin(Max.)[V]：42
・Iout(Max.)[A]：0.2
・Vout Type：Fixed
・Vout Accuracy：±2.0%
・Circuit Current[mA]：0.04
・Dropout Voltage (Typ.)[V]：0.2(Io=100mA)
・Ripple Rejection [dB]：65
・Load Regulation[mV]：10(Io=10mA to 100mA )
・Output Capacitor[µF]：6
・Shutdown Function：Yes
・Thermal Shut-down：Yes
・Over Current Protection：Yes
・Over Voltage Protection：No
・Under Voltage Lock Out：No
・Discharge Function：No
・Soft Start：No
・Package：SOT223-4
・Reference Code：SOT223-4
・Operating Temperature (Min.)[°C]：Tj=-40
・Operating Temperature (Max.)[°C]：Tj=150
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：2000
