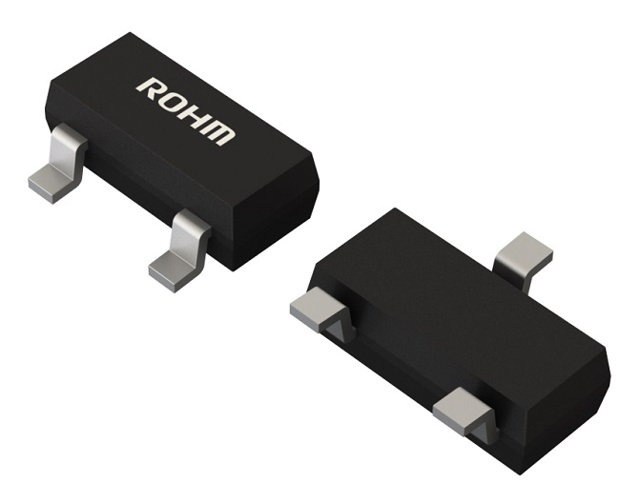

車載用 Hall Effect Switch(S 極検出ホールIC)(BD53103G-CZTL) ◆ROHM 取寄品◆
BD53103G-CZ

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥104(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥104 / 50個～￥99 / 100個～￥93 / 500個～￥88 / 1000個～￥76 / 3000個～￥70 / 6000個～￥61 / 15000個～￥57 / 30000個～
在庫 :	290 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TATT
品名／型番 :	車載用 Hall Effect Switch(S 極検出ホールIC)(BD53103G-CZTL) ◆ROHM 取寄品◆ / BD53103G-CZ
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD53103G-CZは、幅広い動作電圧範囲・動作温度範囲を持つS極検出ホールIC です。チョッピング方式を行っているため、安定した高精度な磁界検出が可能です。また、様々な保護機能を搭載しているので、幅広い車載アプリケーションに適しています。(逆接続保護、OUT過電流保護、過温度保護、UVLO)

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100 Qualified (Grade1)
S極検出
Nchオープンドレイン出力
OUT過電流保護回路内蔵
過温度保護内蔵
VDD逆接続保護回路内蔵
UVLO(Under Voltage Lockout)内蔵

【特性】
・Sensor Type：Unipolar Hall ICs
・Vcc(Min.) [V]：2.7
・Vcc(Max.) [V]：38
・S-pole Operate Point [mT]：3.5
・N-pole Operate Point [mT]：2.5
・Hysteresis [mT]：1
・Magnetic Signal Input Frequency [kHz]：10
・Average Supply Current：1.3mA
・Output Type：Nch Open Drain
・Operating Temperature (Min.) [°C]：-40
・Operating Temperature (Max.) [°C]：150
・Package Size [mm]：2.92x2.4 (t=1.12)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：3000
