36V耐圧 2ch ブラシ付モータドライバ(BD60203EFV-E2) ◆ROHM 取寄品◆
BD60203EFV
| web販売価格 : | ￥471(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥402 / 10個〜 ￥364 / 50個〜 ￥317 / 100個〜 ￥279 / 500個〜 ￥250 / 1000個〜 ￥227 / 2000個〜 ￥213 / 4000個〜 ￥213 / 10000個〜 ￥213 / 20000個〜 |
| 在庫 : | 200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAUQ |
| 品名／型番 : | 36V耐圧 2ch ブラシ付モータドライバ(BD60203EFV-E2) ◆ROHM 取寄品◆ / BD60203EFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD60203EFVは、DCブラシ付きモータを2個駆動できるHブリッジ2回路入りモータドライバです。定電流PWM制御により、高効率駆動が可能です。各種保護回路を内蔵しています。またロック検出用回路も内蔵しており、モータロック状態を知らせるWired-Or対応の異常検出信号も出力可能なため、セットの高信頼性化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD60203EFVは、DCブラシ付きモータを2個駆動できるHブリッジ2回路入りモータドライバです。定電流PWM制御により、高効率駆動が可能です。各種保護回路を内蔵しています。またロック検出用回路も内蔵しており、モータロック状態を知らせるWired-Or対応の異常検出信号も出力可能なため、セットの高信頼性化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
電源1系統駆動(定格36V)
出力電流定格(ピーク) 1.7 A(3.0 A)
低ON抵抗 DMOS出力
PH、EN入力可能
パワーセーブ機能
定電流PWM制御(カレントリミット機能)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
DCブラシ付きモータ2個駆動可能
ロジック入力プルダウン抵抗内蔵
貫通電流防止回路
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
ロック検出用コンパレータ内蔵
電源未印加時誤動作防止機能(Ghost Supply Prevention機能)

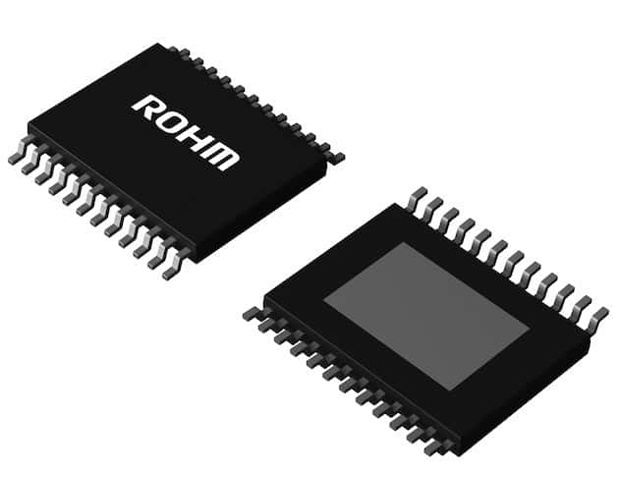

超小型･超薄型･高放熱(裏面放熱タイプ)HTSSOPB24パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1.7
・Iout Peak (Max.)[A]：3
・Output On Resistance (Typ.)[Ω]：0.65
・Number of Motors：2
・VREF・PWM：Yes
・Current Limit：Yes
・High Speed Drive：-
・Automotive class：No
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：7.8x7.6 (t=1.0)
・包装形態：テーピング
・包装数量：2000
電源1系統駆動(定格36V)
出力電流定格(ピーク) 1.7 A(3.0 A)
低ON抵抗 DMOS出力
PH、EN入力可能
パワーセーブ機能
定電流PWM制御(カレントリミット機能)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
DCブラシ付きモータ2個駆動可能
ロジック入力プルダウン抵抗内蔵
貫通電流防止回路
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
ロック検出用コンパレータ内蔵
電源未印加時誤動作防止機能(Ghost Supply Prevention機能)
超小型･超薄型･高放熱(裏面放熱タイプ)HTSSOPB24パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1.7
・Iout Peak (Max.)[A]：3
・Output On Resistance (Typ.)[Ω]：0.65
・Number of Motors：2
・VREF・PWM：Yes
・Current Limit：Yes
・High Speed Drive：-
・Automotive class：No
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：7.8x7.6 (t=1.0)
・包装形態：テーピング
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
