20V耐圧出力電流1A(連続) 2ch ブラシ付モータドライバ [代引不可](BD60210FV-EVK-001) ◆ROHM 取寄品◆
BD60210FV-EVK-001

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥21,659(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	送料サービス
メーカー :	ローム(ROHM)
商品コード :	Q7TAUS
品名／型番 :	20V耐圧出力電流1A(連続) 2ch ブラシ付モータドライバ [代引不可](BD60210FV-EVK-001) ◆ROHM 取寄品◆ / BD60210FV-EVK-001
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

代引不可

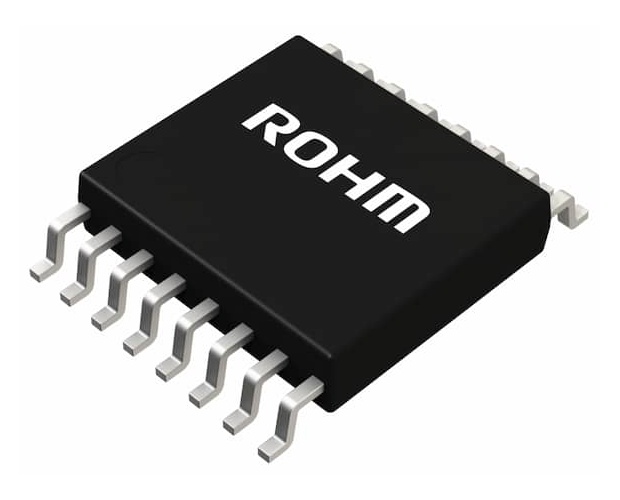

BD60210FVは、DCブラシ付モータを2個あるいはバイポーラステッピングモータを1個駆動さらにソレノイド負荷を4個駆動できるHブリッジ2回路入りモータドライバです。ダイレクトPWM制御にて高効率駆動が可能です。各種保護回路を内蔵し、各種保護回路動作を知らせるWired-Or対応の異常検出信号も出力可能で、セットの高信頼性化に貢献します。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
電源1系統駆動(定格20V)
出力電流定格(連続)1.0A/相
出力電流定格(ピーク)4.0A/相
低ON抵抗DMOS出力
正転・逆転・ブレーキ・停止機能
パワーセーブ機能
ダイレクトPWM制御
DCブラシ付モータ2個駆動可能
バイポーラステッピングモータ1個駆動可能
ソレノイド負荷駆動可能
FULL STEP, HALF STEP対応(ステッピングモータ駆動時)
ロジック入力プルダウン抵抗内蔵
貫通電流防止回路
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention機能)
隣接ピンショート保護

【特性】
・Power Supply Voltage (Max.) [V]：18
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：20
・Iout (Max.)[A]：1
・Iout Peak (Max.)[A]：4
・Output On Resistance (Typ.)[Ω]：0.95
・Number of Motors：2
・Automotive class：No
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：5.0x6.4 (t=1.35)

・包装形態：テーピング
・包装数量：2500
