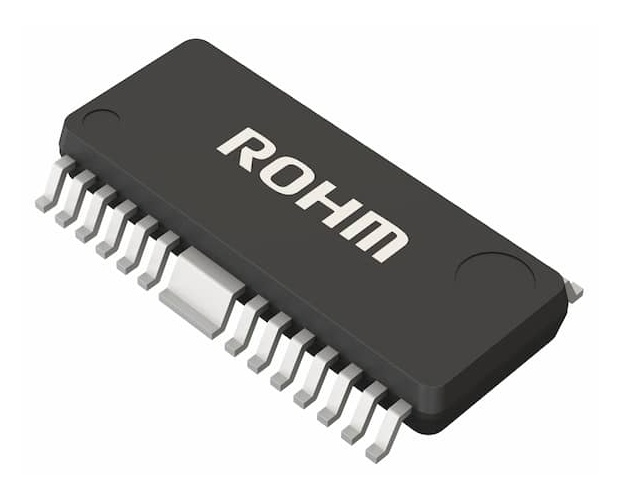

36V耐圧 ステッピングモータドライバ(BD60223FP-E2) ◆ROHM 取寄品◆
BD60223FP
| web販売価格 : | ￥493(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥419 / 10個〜 ￥380 / 50個〜 ￥331 / 100個〜 ￥291 / 500個〜 ￥261 / 1000個〜 ￥237 / 2000個〜 ￥222 / 4000個〜 ￥222 / 10000個〜 ￥222 / 20000個〜 |
| 在庫 : | 2200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAUT |
| 品名／型番 : | 36V耐圧 ステッピングモータドライバ(BD60223FP-E2) ◆ROHM 取寄品◆ / BD60223FP |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD60223FPは、電源定格36V、出力電流定格1.5Aの低消費バイポーラPWM定電流駆動ドライバです。入力インタフェースはCLK-IN 駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP, HALF STEP,QUARTER STEP, 1/16 STEP モードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1 系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD60223FPは、電源定格36V、出力電流定格1.5Aの低消費バイポーラPWM定電流駆動ドライバです。入力インタフェースはCLK-IN 駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP, HALF STEP,QUARTER STEP, 1/16 STEP モードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1 系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格(DC)1.5A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御(他励方式)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
FULL STEP, HALF STEP, QUARTER STEP, 1/16 STEP 対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能(FAST/SLOW DECAY 比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF 機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention 機能)
隣接ピンショート保護
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1.5
・Iout Peak (Max.)[A]：2
・Output On Resistance (Typ.)[Ω]：0.55
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：13.6x7.8 (t=2.11)
・包装形態：テーピング
・包装数量：2000
出力電流定格(DC)1.5A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御(他励方式)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
FULL STEP, HALF STEP, QUARTER STEP, 1/16 STEP 対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能(FAST/SLOW DECAY 比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF 機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention 機能)
隣接ピンショート保護
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1.5
・Iout Peak (Max.)[A]：2
・Output On Resistance (Typ.)[Ω]：0.55
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：13.6x7.8 (t=2.11)
・包装形態：テーピング
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
