PPC、その他向け高機能･高信頼性、50V耐圧ブラシ付モータドライバ(BD63150AFM-E2) ◆ROHM 取寄品◆
BD63150AFM

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥800(税込) 注文受付単位：1
数量割引価格 :	▼数量割引価格▼ ￥800 / 10個～￥800 / 50個～￥757 / 100個～￥713 / 500個～￥670 / 1000個～￥582 / 1500個～￥538 / 3000個～￥466 / 7500個～￥437 / 15000個～
在庫 :	3150 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TAWG
品名／型番 :	PPC、その他向け高機能･高信頼性、50V耐圧ブラシ付モータドライバ(BD63150AFM-E2) ◆ROHM 取寄品◆ / BD63150AFM
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD63150AFMは、DCブラシ付きモータを1個駆動できるHブリッジモータドライバです。ダイレクトPWM駆動もしくは定電流PWM制御により、高効率駆動が可能です。各種保護回路を内蔵し、各種保護回路動作を知らせるWired-Or対応の異常検出信号も出力可能で、セットの高信頼性化に貢献します。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
電源1系統駆動(定格50V)
出力電流定格(ピーク)5.0A(6.0A)
低ON抵抗 DMOS出力
正転、逆転、ブレーキ、停止機能
パワーセーブ機能
外部PWM制御
定電流PWM制御(カレントリミット機能)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
DCブラシ付きモータ駆動可能
ロジック入力プルダウン抵抗内蔵
貫通電流防止回路
異常検出信号出力機能(Wired-OR対応)
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention機能)

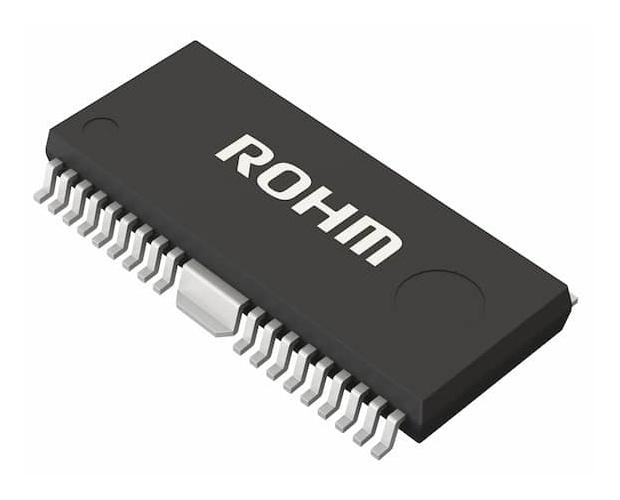

HSOP-M36パッケージ

【特性】
・Power Supply Voltage (Max.) [V]：46.2
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：50
・Iout (Max.)[A]：5
・Iout Peak (Max.)[A]：6
・Output On Resistance (Typ.)[Ω]：0.3
・Number of Motors：1
・VREF・PWM：-
・Current Limit：Yes
・High Speed Drive：-
・Automotive class：No
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：18.5x9.9 (t=2.4)

・包装形態：テーピング
・包装数量：1500
