μ-step対応36V耐圧 ステッピングモータドライバシリーズ(BD63510AEFV-E2) ◆ROHM 取寄品◆
BD63510AEFV
| web販売価格 : | ￥475(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥404 / 10個〜 ￥366 / 50個〜 ￥318 / 100個〜 ￥280 / 500個〜 ￥252 / 1000個〜 ￥228 / 2500個〜 ￥214 / 5000個〜 ￥214 / 12500個〜 ￥214 / 25000個〜 |
| 在庫 : | 5524 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAWN |
| 品名／型番 : | μ-step対応36V耐圧 ステッピングモータドライバシリーズ(BD63510AEFV-E2) ◆ROHM 取寄品◆ / BD63510AEFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD63510AEFVは1/16µ-step対応のステッピングモータドライバです。基本機能としては、低消費バイポーラPWM定電流駆動ドライバで、電源定格36V、出力電流定格(DC) 1.0Aであり、インターフェースはCLK-IN駆動タイプとなります。励磁モードは内蔵 DACによりFull step (2相励磁)、Half step (1-2相励磁)、Quarter step (W1-2相励磁)、Sixteenth step (4W1-2相励磁)モードに対応しており、電流減衰方式においては、FAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動できるためセット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD63510AEFVは1/16µ-step対応のステッピングモータドライバです。基本機能としては、低消費バイポーラPWM定電流駆動ドライバで、電源定格36V、出力電流定格(DC) 1.0Aであり、インターフェースはCLK-IN駆動タイプとなります。励磁モードは内蔵 DACによりFull step (2相励磁)、Half step (1-2相励磁)、Quarter step (W1-2相励磁)、Sixteenth step (4W1-2相励磁)モードに対応しており、電流減衰方式においては、FAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動できるためセット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
電源1系統駆動 (定格36V)
出力電流定格 (DC) 1.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵
(外付けノイズフィルタ不要)
Full step, Half step, Quarter step, Sixteenth step対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能
(FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能 (Ghost Supply Prevention機能)
隣接ピンショート保護
逆装着保護
超小型･超薄型･高放熱 (裏面放熱タイプ)

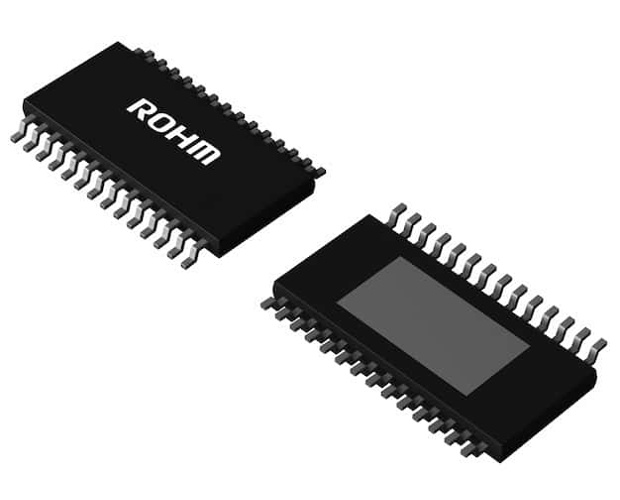

HTSSOP-B28パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1
・Iout Peak (Max.)[A]：1.5
・Output On Resistance (Typ.)[Ω]：1.75
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
電源1系統駆動 (定格36V)
出力電流定格 (DC) 1.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵
(外付けノイズフィルタ不要)
Full step, Half step, Quarter step, Sixteenth step対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能
(FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能 (Ghost Supply Prevention機能)
隣接ピンショート保護
逆装着保護
超小型･超薄型･高放熱 (裏面放熱タイプ)
HTSSOP-B28パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1
・Iout Peak (Max.)[A]：1.5
・Output On Resistance (Typ.)[Ω]：1.75
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
