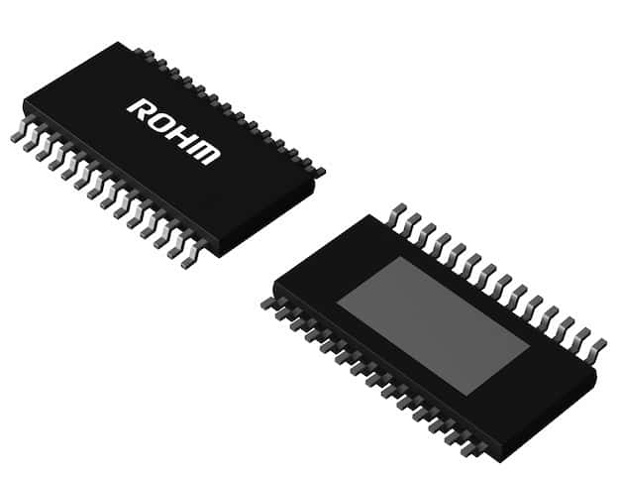

 ◆ROHM 取寄品◆](/PRODUCTS/CATALOG/ROHM/BD63521EFV-EVK-001a.jpg)
μ-step対応36V耐圧 ステッピングモータドライバシリーズ [代引不可](BD63521EFV-EVK-001) ◆ROHM 取寄品◆
BD63521EFV-EVK-001
| web販売価格 : | ￥20,392(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAWS |
| 品名／型番 : | μ-step対応36V耐圧 ステッピングモータドライバシリーズ [代引不可](BD63521EFV-EVK-001) ◆ROHM 取寄品◆ / BD63521EFV-EVK-001 |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
代引不可
BD63521EFVは1/16µ-step対応のステッピングモータドライバです。基本機能としては、低消費バイポーラPWM定電流駆動ドライバで、電源定格36V、出力電流定格 (DC) 2.0Aであり、インターフェースはCLK-IN駆動タイプとなります。励磁モードは内蔵DACによりFull step (2相励磁)、Half step (1-2相励磁)、Eighth step (2W1-2相励磁)、Sixteenth step (4W1-2相励磁) モードに対応しており、電流減衰方式においては、FAST DECAY / SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動できるためセット設計の容易化に貢献します。モータドライバLSI評価ツール「RAGU®」
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
代引不可
BD63521EFVは1/16µ-step対応のステッピングモータドライバです。基本機能としては、低消費バイポーラPWM定電流駆動ドライバで、電源定格36V、出力電流定格 (DC) 2.0Aであり、インターフェースはCLK-IN駆動タイプとなります。励磁モードは内蔵DACによりFull step (2相励磁)、Half step (1-2相励磁)、Eighth step (2W1-2相励磁)、Sixteenth step (4W1-2相励磁) モードに対応しており、電流減衰方式においては、FAST DECAY / SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動できるためセット設計の容易化に貢献します。モータドライバLSI評価ツール「RAGU®」
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
電源1系統駆動 (定格36V)
出力電流定格 (DC) 2.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
Full step, Half step, Eighth step, Sixteenth step対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能 (Ghost Supply Prevention機能)
隣接ピンショート保護
逆装着保護
超小型･超薄型･高放熱 (裏面放熱タイプ) HTSSOP-B28 パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：2
・Iout Peak (Max.)[A]：2.5
・Output On Resistance (Typ.)[Ω]：0.65
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
電源1系統駆動 (定格36V)
出力電流定格 (DC) 2.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
Full step, Half step, Eighth step, Sixteenth step対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能 (Ghost Supply Prevention機能)
隣接ピンショート保護
逆装着保護
超小型･超薄型･高放熱 (裏面放熱タイプ) HTSSOP-B28 パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：2
・Iout Peak (Max.)[A]：2.5
・Output On Resistance (Typ.)[Ω]：0.65
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
