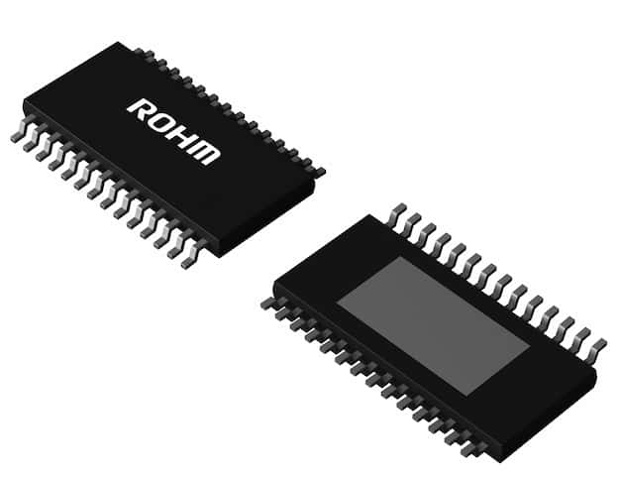

高機能･高信頼性36V 耐圧 ステッピングモータドライバ(BD63725BEFV-E2) ◆ROHM 取寄品◆
BD63725BEFV
| web販売価格 : | ￥732(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥622 / 10個〜 ￥563 / 50個〜 ￥490 / 100個〜 ￥432 / 500個〜 ￥388 / 1000個〜 ￥351 / 2500個〜 ￥329 / 5000個〜 ￥329 / 12500個〜 ￥329 / 25000個〜 |
| 在庫 : | 150 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAX7 |
| 品名／型番 : | 高機能･高信頼性36V 耐圧 ステッピングモータドライバ(BD63725BEFV-E2) ◆ROHM 取寄品◆ / BD63725BEFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD63725BEFVは､電源定格36V､出力電流定格2.5Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP､HALF STEP (2種類)､QUARTER STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ､あらゆるモータに対して最適な制御状態を実現することが可能です。また､電源も1系統で駆動することができ、セット設計の容易化に貢献します｡モータドライバLSI評価ツール「RAGU®」
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD63725BEFVは､電源定格36V､出力電流定格2.5Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP､HALF STEP (2種類)､QUARTER STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ､あらゆるモータに対して最適な制御状態を実現することが可能です。また､電源も1系統で駆動することができ、セット設計の容易化に貢献します｡モータドライバLSI評価ツール「RAGU®」
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格 (DC) 2.5A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
FULL STEP, HALF STEP (2種類), QUARTER STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：2.5
・Iout Peak (Max.)[A]：3
・Output On Resistance (Typ.)[Ω]：0.35
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
出力電流定格 (DC) 2.5A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
FULL STEP, HALF STEP (2種類), QUARTER STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：2.5
・Iout Peak (Max.)[A]：3
・Output On Resistance (Typ.)[Ω]：0.35
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
