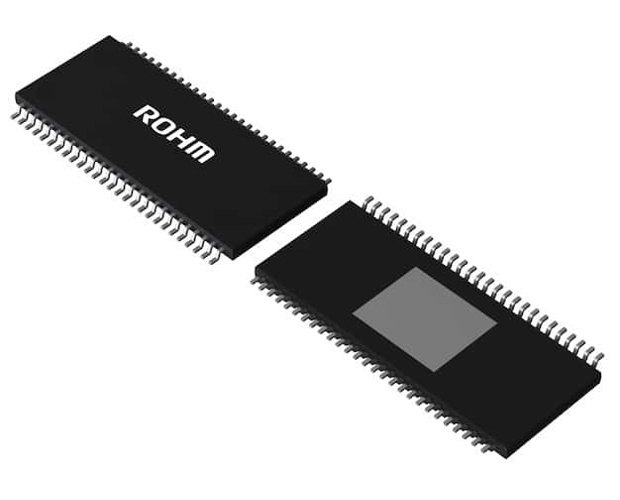

高機能･高信頼性36V耐圧 ステッピングモータドライバ(BD63730EFV-E2) ◆ROHM 取寄品◆
BD63730EFV
| web販売価格 : | ￥542(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥542 / 10個〜 ￥542 / 50個〜 ￥512 / 100個〜 ￥482 / 500個〜 ￥453 / 1000個〜 ￥394 / 1500個〜 ￥365 / 3000個〜 ￥315 / 7500個〜 ￥295 / 15000個〜 |
| 在庫 : | 1550 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAXA |
| 品名／型番 : | 高機能･高信頼性36V耐圧 ステッピングモータドライバ(BD63730EFV-E2) ◆ROHM 取寄品◆ / BD63730EFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD63730EFVは、電源定格36V、出力電流定格3.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式、PARALLEL-IN駆動方式の両方に対応しており、励磁モードは内蔵DACによりFULL STEP、HALF STEP(2種類)、QUATER STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD63730EFVは、電源定格36V、出力電流定格3.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式、PARALLEL-IN駆動方式の両方に対応しており、励磁モードは内蔵DACによりFULL STEP、HALF STEP(2種類)、QUATER STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格(DC)3.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PARALLEL-IN駆動方式対応
PWM定電流制御(他励方式)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
FULL STEP, HALF STEP(2種類), QUARTER STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能(FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention機能)
隣接ピンショート保護
超小型･超薄型･高放熱(裏面放熱)パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：3
・Iout Peak (Max.)[A]：3.5
・Output On Resistance (Typ.)[Ω]：0.4
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK / PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：18.5x9.5 (t=1.0)
・包装形態：テーピング
・包装数量：1500
出力電流定格(DC)3.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PARALLEL-IN駆動方式対応
PWM定電流制御(他励方式)
スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
FULL STEP, HALF STEP(2種類), QUARTER STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能(FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention機能)
隣接ピンショート保護
超小型･超薄型･高放熱(裏面放熱)パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：3
・Iout Peak (Max.)[A]：3.5
・Output On Resistance (Typ.)[Ω]：0.4
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK / PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：18.5x9.5 (t=1.0)
・包装形態：テーピング
・包装数量：1500
