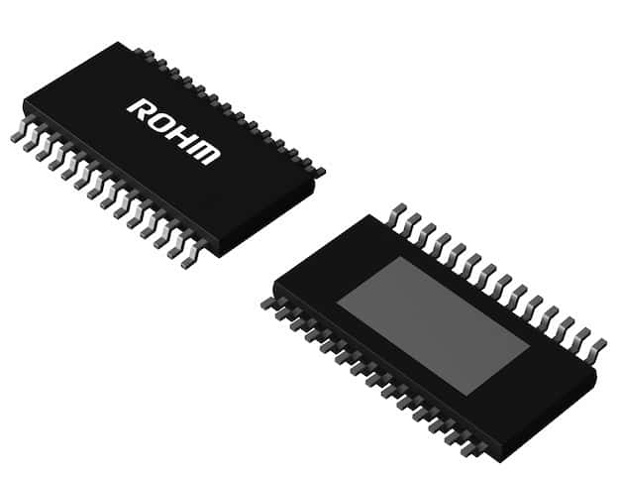

高機能・高信頼性, 36V耐圧 ステッピングモータドライバ(BD63731EFV-E2) ◆ROHM 取寄品◆
BD63731EFV
| web販売価格 : | ￥958(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥814 / 10個〜 ￥738 / 50個〜 ￥642 / 100個〜 ￥566 / 500個〜 ￥508 / 1000個〜 ￥460 / 2500個〜 ￥432 / 5000個〜 ￥432 / 12500個〜 ￥432 / 25000個〜 |
| 在庫 : | 2500 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAXB |
| 品名／型番 : | 高機能・高信頼性, 36V耐圧 ステッピングモータドライバ(BD63731EFV-E2) ◆ROHM 取寄品◆ / BD63731EFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD63731EFVは、電源定格36V、出力電流定格3.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インタフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP(2種類)、HALF STEP(2種類)、QUARTER STEP(2種類)、1/8STEP、1/16STEPモードに対応しています。電流減衰方式においてはSLOW DECAY/FAST DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD63731EFVは、電源定格36V、出力電流定格3.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インタフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP(2種類)、HALF STEP(2種類)、QUARTER STEP(2種類)、1/8STEP、1/16STEPモードに対応しています。電流減衰方式においてはSLOW DECAY/FAST DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格 3.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御(他励方式)
スパイクノイズキャンセル機能内蔵(外付けノイズフィルタ不要)
FULL STEP(2種類), HALF STEP(2種類), QUARTER STEP(2種類), 1/8 STEP, 1/16 STEP 対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能(SLOW/FAST DECAY 比率リニア可変)
正転・逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention 機能)
隣接ピンショート保護
超小型･超薄型･高放熱(裏面放熱)パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：3
・Iout Peak (Max.)[A]：3.5
・Output On Resistance (Typ.)[Ω]：0.28
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：80
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
出力電流定格 3.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御(他励方式)
スパイクノイズキャンセル機能内蔵(外付けノイズフィルタ不要)
FULL STEP(2種類), HALF STEP(2種類), QUARTER STEP(2種類), 1/8 STEP, 1/16 STEP 対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能(SLOW/FAST DECAY 比率リニア可変)
正転・逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路(TSD)
過電流保護回路(OCP)
低電圧時誤動作防止機能(UVLO)
過電圧時出力OFF機能(OVLO)
電源未印加時誤動作防止機能(Ghost Supply Prevention 機能)
隣接ピンショート保護
超小型･超薄型･高放熱(裏面放熱)パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：3
・Iout Peak (Max.)[A]：3.5
・Output On Resistance (Typ.)[Ω]：0.28
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：80
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
