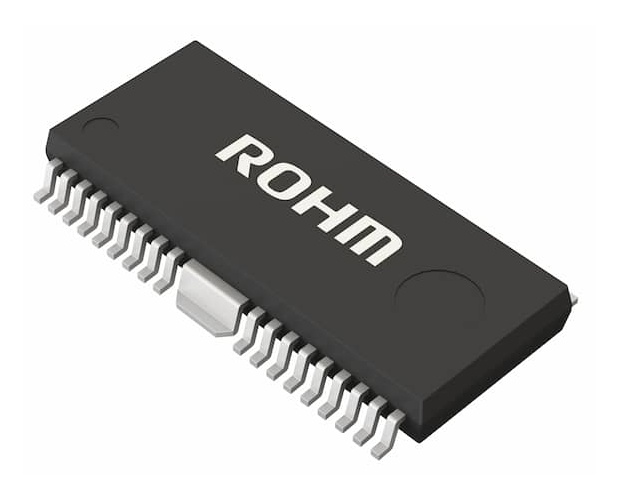

高機能・高信頼性 36V耐圧ステッピングモータドライバ(BD63740FM-E2) ◆ROHM 取寄品◆
BD63740FM
| web販売価格 : | ￥871(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥871 / 10個〜 ￥871 / 50個〜 ￥823 / 100個〜 ￥776 / 500個〜 ￥728 / 1000個〜 ￥633 / 1500個〜 ￥586 / 3000個〜 ￥506 / 7500個〜 ￥475 / 15000個〜 |
| 在庫 : | 150 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAXC |
| 品名／型番 : | 高機能・高信頼性 36V耐圧ステッピングモータドライバ(BD63740FM-E2) ◆ROHM 取寄品◆ / BD63740FM |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD63740FMは、電源定格36V、出力電流定格4.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インタフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP（2種類）、HALFSTEP（2種類）、QUARTER STEP（2種類）、1/8 STEP、1/16 STEPモードに対応しています。電流減衰方式においてはSLOW/FAST DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD63740FMは、電源定格36V、出力電流定格4.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インタフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP（2種類）、HALFSTEP（2種類）、QUARTER STEP（2種類）、1/8 STEP、1/16 STEPモードに対応しています。電流減衰方式においてはSLOW/FAST DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格4.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御（他励方式）
スパイクノイズキャンセル機能内蔵（外付けノイズフィルタ不要）
FULL STEP（2種類）, HALF STEP（2種類）, QUARTER STEP（2種類）, 1/8 STEP, 1/16 STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能（SLOW/FAST DECAY比率リニア可変）
正転・逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーON リセット機能
温度保護回路（TSD）
過電流保護回路（OCP）
低電圧時誤動作防止機能（UVLO）
過電圧時出力OFF 機能（OVLO）
電源未印加時誤動作防止機能（Ghost Supply Prevention機能）
隣接ピンショート保護
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：4
・Iout Peak (Max.)[A]：4.5
・Output On Resistance (Typ.)[Ω]：0.28
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：18.5x9.9 (t=2.4)
・包装形態：テーピング
・包装数量：1500
出力電流定格4.0A
低ON抵抗DMOS出力
CLK-IN駆動方式対応
PWM定電流制御（他励方式）
スパイクノイズキャンセル機能内蔵（外付けノイズフィルタ不要）
FULL STEP（2種類）, HALF STEP（2種類）, QUARTER STEP（2種類）, 1/8 STEP, 1/16 STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能（SLOW/FAST DECAY比率リニア可変）
正転・逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーON リセット機能
温度保護回路（TSD）
過電流保護回路（OCP）
低電圧時誤動作防止機能（UVLO）
過電圧時出力OFF 機能（OVLO）
電源未印加時誤動作防止機能（Ghost Supply Prevention機能）
隣接ピンショート保護
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：4
・Iout Peak (Max.)[A]：4.5
・Output On Resistance (Typ.)[Ω]：0.28
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：18.5x9.9 (t=2.4)
・包装形態：テーピング
・包装数量：1500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
