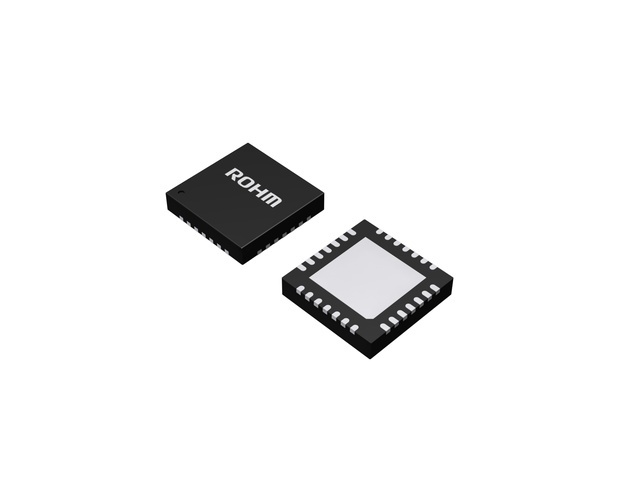

高機能･高信頼性36V耐圧 ステッピングモータドライバ(BD63920MUV-E2) ◆ROHM 取寄品◆
BD63920MUV
| web販売価格 : | ￥410(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥350 / 10個〜 ￥317 / 50個〜 ￥275 / 100個〜 ￥242 / 500個〜 ￥218 / 1000個〜 ￥198 / 2500個〜 ￥185 / 5000個〜 ￥185 / 12500個〜 ￥185 / 25000個〜 |
| 在庫 : | 240 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAXN |
| 品名／型番 : | 高機能･高信頼性36V耐圧 ステッピングモータドライバ(BD63920MUV-E2) ◆ROHM 取寄品◆ / BD63920MUV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD63920MUVは、電源定格36V、出力電流定格2.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式、PARA-IN駆動方式を選択できるようになっており、励磁モードは内蔵DACによりFULL STEP (2種類), HALF STEP (3種類), QUARTER STEP (2種類), 1/8 STEP, 1/16 STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD63920MUVは、電源定格36V、出力電流定格2.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式、PARA-IN駆動方式を選択できるようになっており、励磁モードは内蔵DACによりFULL STEP (2種類), HALF STEP (3種類), QUARTER STEP (2種類), 1/8 STEP, 1/16 STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格 (DC) 2.0A
低ON抵抗 DMOS出力
CLK-IN、PARA-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
FULL STEP (2種類)、HALF STEP (3種類)、
QUARTER STEP (2種類)、1/8 STEP、1/16 STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能
(FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力 OFF機能 (OVLO)
電源未印加時誤動作防止機能
(Ghost Supply Prevention機能)
隣接ピンショート保護
超小型･超薄型･高放熱 (裏面放熱) パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：2
・Iout Peak (Max.)[A]：2.5
・Output On Resistance (Typ.)[Ω]：0.49
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK / PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：5.0x5.0 (t=1.0)
・包装形態：テーピング
・包装数量：2500
出力電流定格 (DC) 2.0A
低ON抵抗 DMOS出力
CLK-IN、PARA-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
FULL STEP (2種類)、HALF STEP (3種類)、
QUARTER STEP (2種類)、1/8 STEP、1/16 STEP対応
励磁モード切り換えタイミングフリー
電流減衰方式切り換え機能
(FAST/SLOW DECAY比率リニア可変)
正転･逆転切り換え機能
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
パワーONリセット機能
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力 OFF機能 (OVLO)
電源未印加時誤動作防止機能
(Ghost Supply Prevention機能)
隣接ピンショート保護
超小型･超薄型･高放熱 (裏面放熱) パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：8
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：2
・Iout Peak (Max.)[A]：2.5
・Output On Resistance (Typ.)[Ω]：0.49
・Step：to 1 / 16
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：CLK / PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：5.0x5.0 (t=1.0)
・包装形態：テーピング
・包装数量：2500
