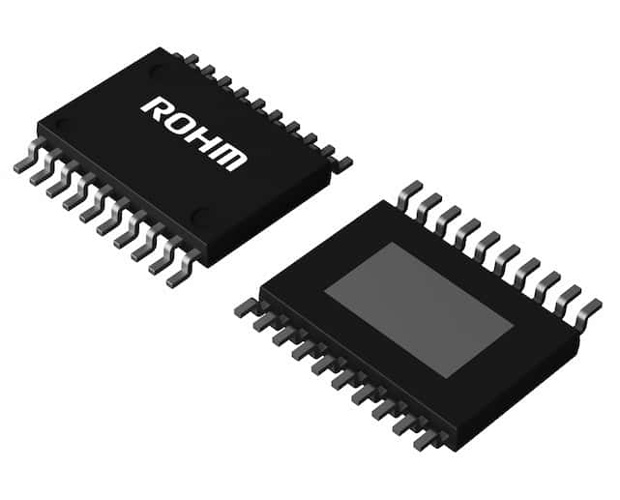

36V 耐圧 ステッピングモータドライバ(BD68610EFV-E2) ◆ROHM 取寄品◆
BD68610EFV
| web販売価格 : | ￥318(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥288 / 50個〜 ￥251 / 100個〜 ￥221 / 500個〜 ￥198 / 1000個〜 ￥180 / 2500個〜 ￥169 / 5000個〜 ￥169 / 12500個〜 ￥169 / 25000個〜 |
| 在庫 : | 250 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAYI |
| 品名／型番 : | 36V 耐圧 ステッピングモータドライバ(BD68610EFV-E2) ◆ROHM 取寄品◆ / BD68610EFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD68610EFVは、電源定格36V、出力電流定格1.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはPARA-IN駆動方式を採用しております。電流減衰方式においては、FAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD68610EFVは、電源定格36V、出力電流定格1.0Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはPARA-IN駆動方式を採用しております。電流減衰方式においては、FAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格1.0A
低ON抵抗DMOS出力
PARA-IN駆動方式対応
PWM定電流制御（他励方式）
スパイクノイズブランキング機能内蔵（外付けノイズフィルタ不要）
FULL STEP, HALF STEP（2種類）, QUARTER STEP対応
電流減衰方式切り換え機能
（FAST/SLOW DECAY比率リニア可変）
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能
（Ghost Supply Prevention機能）
超小型･超薄型･高放熱（裏面放熱）パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1
・Iout Peak (Max.)[A]：1
・Output On Resistance (Typ.)[Ω]：1.5
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：6.5x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
出力電流定格1.0A
低ON抵抗DMOS出力
PARA-IN駆動方式対応
PWM定電流制御（他励方式）
スパイクノイズブランキング機能内蔵（外付けノイズフィルタ不要）
FULL STEP, HALF STEP（2種類）, QUARTER STEP対応
電流減衰方式切り換え機能
（FAST/SLOW DECAY比率リニア可変）
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能
（Ghost Supply Prevention機能）
超小型･超薄型･高放熱（裏面放熱）パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1
・Iout Peak (Max.)[A]：1
・Output On Resistance (Typ.)[Ω]：1.5
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：6.5x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
