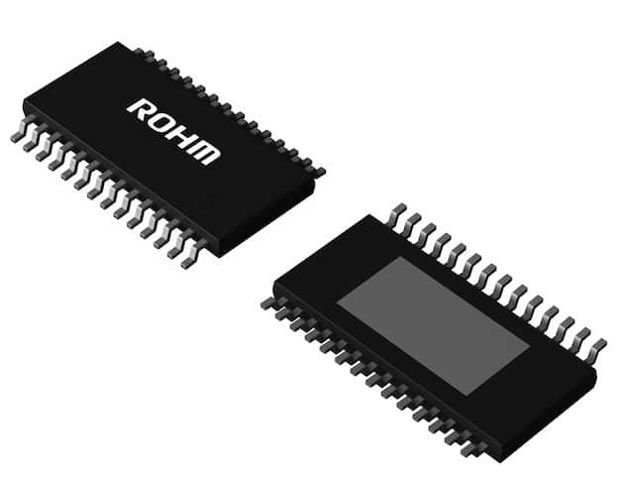

高機能･高信頼性36V耐圧 ステッピングモータドライバ(BD68715EFV-E2) ◆ROHM 取寄品◆
BD68715EFV
| web販売価格 : | ￥541(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥460 / 10個〜 ￥417 / 50個〜 ￥362 / 100個〜 ￥319 / 500個〜 ￥286 / 1000個〜 ￥260 / 2500個〜 ￥243 / 5000個〜 ￥243 / 12500個〜 ￥243 / 25000個〜 |
| 在庫 : | 250 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAYK |
| 品名／型番 : | 高機能･高信頼性36V耐圧 ステッピングモータドライバ(BD68715EFV-E2) ◆ROHM 取寄品◆ / BD68715EFV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD68715EFVは､電源定格36V､出力電流定格1.5Aの低消費バイポーラ PWM定電流駆動ドライバです。入力インターフェースはPARA-IN駆動方式を採用しております。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ､あらゆるモータに対して最適な制御状態を実現することが可能です。また､電源も1系統で駆動することができ、セット設計の容易化に貢献します｡
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD68715EFVは､電源定格36V､出力電流定格1.5Aの低消費バイポーラ PWM定電流駆動ドライバです。入力インターフェースはPARA-IN駆動方式を採用しております。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ､あらゆるモータに対して最適な制御状態を実現することが可能です。また､電源も1系統で駆動することができ、セット設計の容易化に貢献します｡
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
出力電流定格 (DC) 1.5A
低ON抵抗DMOS出力
PARA-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
FULL STEP, HALF STEP (2種類), QUARTER STEP対応
電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能 (Ghost Supply Prevention機能)
隣接ピンショート保護
超小型･超薄型･高放熱 (裏面放熱) パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1.5
・Iout Peak (Max.)[A]：2
・Output On Resistance (Typ.)[Ω]：0.95
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
出力電流定格 (DC) 1.5A
低ON抵抗DMOS出力
PARA-IN駆動方式対応
PWM定電流制御 (他励方式)
スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
FULL STEP, HALF STEP (2種類), QUARTER STEP対応
電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
パワーセーブ機能
ロジック入力プルダウン抵抗内蔵
温度保護回路 (TSD)
過電流保護回路 (OCP)
低電圧時誤動作防止機能 (UVLO)
過電圧時出力OFF機能 (OVLO)
電源未印加時誤動作防止機能 (Ghost Supply Prevention機能)
隣接ピンショート保護
超小型･超薄型･高放熱 (裏面放熱) パッケージ
【特性】
・Power Supply Voltage (Max.) [V]：28
・Power Supply Voltage (Min.) [V]：19
・Vcc (Max.)[V]：36
・Iout (Max.)[A]：1.5
・Iout Peak (Max.)[A]：2
・Output On Resistance (Typ.)[Ω]：0.95
・Step：to 1 / 4
・MIX DECAY Function：Yes
・Single power supply input：Yes
・Automotive class：No
・Interface：PARA-IN
・Operating Temperature (Min.)[°C]：-25
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：9.7x6.4 (t=1.0)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
