Nano Energy 超低消費（180nA）降圧DCDCコンバータ(BD70522GUL-EVK-101) ◆ROHM 取寄品◆
BD70522GUL-EVK-101
| web販売価格 : | ￥7,904(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TAYX |
| 品名／型番 : | Nano Energy 超低消費（180nA）降圧DCDCコンバータ(BD70522GUL-EVK-101) ◆ROHM 取寄品◆ / BD70522GUL-EVK-101 |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD70522GULは、超低消費電流(180nA)で負荷電流500mA対応の降圧DCDCコンバータです。ULP(Ultra Low Power)モードを備えCOT制御で動作し、良好な負荷応答特性をもちます。また、超低消費動作によって、数十μA負荷レンジで高効率を達成し、電池寿命に貢献します。出力電圧は、VSELピンによって、9つの電圧を設定できます。入力電圧と出力電圧が近い場合は、100%ONモードに入り、スイッチングを停止します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD70522GULは、超低消費電流(180nA)で負荷電流500mA対応の降圧DCDCコンバータです。ULP(Ultra Low Power)モードを備えCOT制御で動作し、良好な負荷応答特性をもちます。また、超低消費動作によって、数十μA負荷レンジで高効率を達成し、電池寿命に貢献します。出力電圧は、VSELピンによって、9つの電圧を設定できます。入力電圧と出力電圧が近い場合は、100%ONモードに入り、スイッチングを停止します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
Nano Energy™
180nA (Typ) Quiescent Current
Up to 90% Efficiency at 10μA Output Current
Up to 500mA Output Current
9 Selectable Output Voltages (1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.2V, 3.3V)
Power Good Output
100%ON Mode for Low Input Voltage
Discharge Function on VOUT.
【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：2.5
・Vin1(Max.)[V]：5.5
・Vout1(Min.)[V]：1.2
・Vout1(Max.)[V]：3.3
・Iout1(Max.)[A]：0.5
・Technology：Nano Energy™
・SW frequency setting (Max.)[MHz]：1
・Light Load mode：No
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85

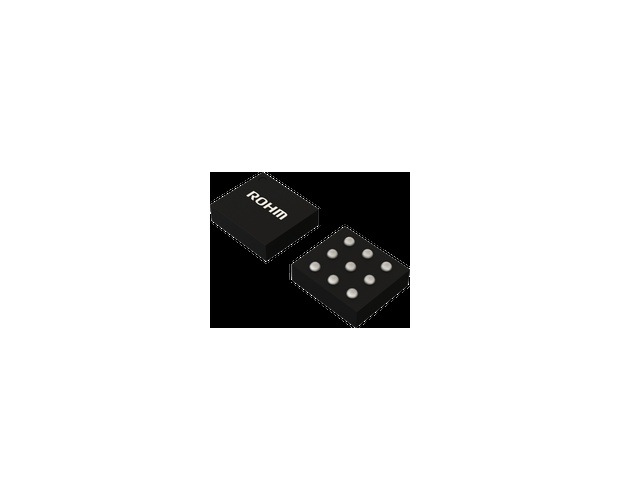

・Package Size [mm]：1.76x1.56 (t=0.57)
・包装形態：テーピング
・包装数量：3000
Nano Energy™
180nA (Typ) Quiescent Current
Up to 90% Efficiency at 10μA Output Current
Up to 500mA Output Current
9 Selectable Output Voltages (1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.2V, 3.3V)
Power Good Output
100%ON Mode for Low Input Voltage
Discharge Function on VOUT.
【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：2.5
・Vin1(Max.)[V]：5.5
・Vout1(Min.)[V]：1.2
・Vout1(Max.)[V]：3.3
・Iout1(Max.)[A]：0.5
・Technology：Nano Energy™
・SW frequency setting (Max.)[MHz]：1
・Light Load mode：No
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：1.76x1.56 (t=0.57)
・包装形態：テーピング
・包装数量：3000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
