絶縁フライバック型擬似共振方式 24W 24V 出力 [代引不可](BD7682FJ-LB-EVK-402) ◆ROHM 取寄品◆
BD7682FJ-LB-EVK-402

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥47,830(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	送料サービス
メーカー :	ローム(ROHM)
商品コード :	Q7TB1F
品名／型番 :	絶縁フライバック型擬似共振方式 24W 24V 出力 [代引不可](BD7682FJ-LB-EVK-402) ◆ROHM 取寄品◆ / BD7682FJ-LB-EVK-402
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

代引不可
本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションに使用する場合に最適な商品です。擬似共振コントローラタイプDC/DC コンバータ BD7683FJ-LBは、コンセントが存在する製品すべてに最適なシステムを供給します。擬似共振動作のためソフトスイッチングを実現し,低EMIに貢献します。スイッチングMOSFET及び電流検出抵抗を外付けにすることにより、自由度の高い電源設計を実現します。ブラウンアウト機能を内蔵しており、入力電圧をモニタして最適なシステムに貢献します。バーストモードを内蔵し、軽負荷時の電力を削減します。BD7683FJ-LBは、ソフトスタート機能、バースト機能、サイクルごとの過電流リミッタ、過電圧保護、過負荷保護、ブラウンアウト機能など種々の保護機能を内蔵しています。SIC-MOSFETを最適に駆動するためのゲートクランプ回路を内蔵しています。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】

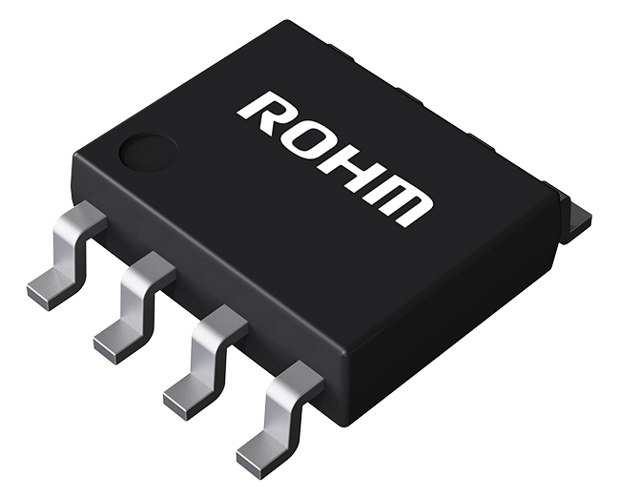

8pin : SOP-J8パッケージ (6.00mm×4.90mm : 1.27mm ピッチ [TYP] )
擬似共振方式 (低EMI)
周波数低減機能
スタンバイ時低消費電流 (19µA)
無負荷時低消費電流（軽負荷時バースト動作）
最大周波数 (120kHz)
CS端子Leading-Edge Blanking
VCC UVLO (Under Voltage Drop Out protection)
VCC OVP (Over Voltage Protection)
サイクルごとの過電流保護回路
ソフトスタート
ZTトリガマスク機能
入力減電圧保護機能（ブラウンアウト）
ZTOVP (Over Voltage Protection)
ゲートクランプ回路

【特性】
・FET：External
・Controller Type：QR
・Vin1(Min.)[V]：15
・Vin1(Max.)[V]：27.5
・SW frequency(Max.)[kHz]：120
・Vcc OVP：Latch
・BR PIN：Yes
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)

・包装形態：テーピング
・包装数量：2500
