 ◆ROHM 取寄品◆](/PRODUCTS/CATALOG/ROHM/BD7692FJ-EVK-001a.jpg)

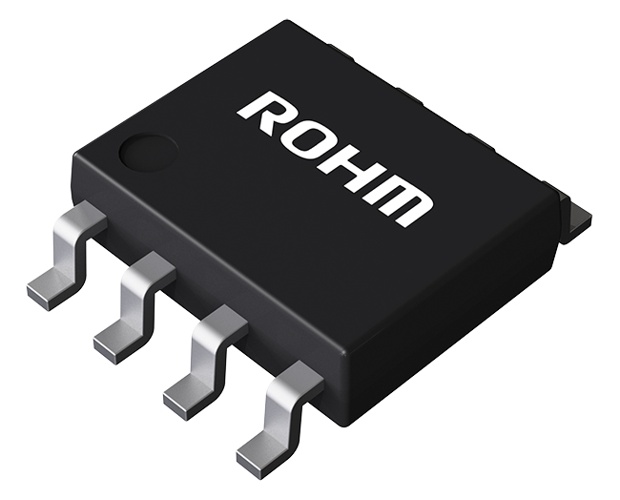

力率改善 臨界モード方式 200W 400V 出力（BD7692FJ） [代引不可](BD7692FJ-EVK-001) ◆ROHM 取寄品◆
BD7692FJ-EVK-001
| web販売価格 : | ￥43,010(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB1L |
| 品名／型番 : | 力率改善 臨界モード方式 200W 400V 出力（BD7692FJ） [代引不可](BD7692FJ-EVK-001) ◆ROHM 取寄品◆ / BD7692FJ-EVK-001 |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
代引不可
AC/DC用の力率改善コンバータ(Power Factor Correction: PFC)であるBD7692FJは力率改善が必要な製品すべてに最適なシステムを供給します。PFC部は臨界モード(BCM)を採用し、Zero Current Detectionによりスイッチング損失低減とノイズ低減が可能です。抵抗によるゼロ電流検出方式のため、ZCD用補助巻線が不要です。BD7692FJの評価ボード情報はこちら。この他にも、様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
代引不可
AC/DC用の力率改善コンバータ(Power Factor Correction: PFC)であるBD7692FJは力率改善が必要な製品すべてに最適なシステムを供給します。PFC部は臨界モード(BCM)を採用し、Zero Current Detectionによりスイッチング損失低減とノイズ低減が可能です。抵抗によるゼロ電流検出方式のため、ZCD用補助巻線が不要です。BD7692FJの評価ボード情報はこちら。この他にも、様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
臨界モード
低消費電力
VCC端子のUVLO機能
ZCD用抵抗検知
ZCDによるスイッチング損失低減･ノイズ低減
VS端子によるDynamic & Static OVP機能
高精度過電流検出(±4 %)
エラーアンプ入力ショート保護
クランパ内蔵による安定したMOSFETゲートドライブを実現
OVP端子による保護機能
ソフトスタートによる過昇圧低減
IS-GNDショート時タイマ動作による安全設計
【特性】
・Controller Type：PFC
・Channel：1
・Zero Detect：Resistor
・W/W Input IEC61000-3-2 Class-C Support：No
・Vin1 (Typ.)[V]：2.5
・Reference Voltage Accuracy (%)：1.5
・Brown Out：No
・VCC Discharge：No
・OVP System：2 way
・FET：-
・OVP Pin Over Voltage Protection (L/A)：Auto Restart
・VS Pin Over Voltage Protection (L/A)：Auto Restart
・Vin1(Max.)[V]：26
・VS Dynamic OVP (L/A)：Auto Restart
・VS Short Protection (L/A)：Auto Restart
・BR PIN：No
・IS Short Protection (L/A)：Auto Restart
・Startup VOUT Overshoot Countermeasure Function：Yes
・SW Frequency (Max.)[kHz]：450
・Light Load mode：No
・EN：No
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
臨界モード
低消費電力
VCC端子のUVLO機能
ZCD用抵抗検知
ZCDによるスイッチング損失低減･ノイズ低減
VS端子によるDynamic & Static OVP機能
高精度過電流検出(±4 %)
エラーアンプ入力ショート保護
クランパ内蔵による安定したMOSFETゲートドライブを実現
OVP端子による保護機能
ソフトスタートによる過昇圧低減
IS-GNDショート時タイマ動作による安全設計
【特性】
・Controller Type：PFC
・Channel：1
・Zero Detect：Resistor
・W/W Input IEC61000-3-2 Class-C Support：No
・Vin1 (Typ.)[V]：2.5
・Reference Voltage Accuracy (%)：1.5
・Brown Out：No
・VCC Discharge：No
・OVP System：2 way
・FET：-
・OVP Pin Over Voltage Protection (L/A)：Auto Restart
・VS Pin Over Voltage Protection (L/A)：Auto Restart
・Vin1(Max.)[V]：26
・VS Dynamic OVP (L/A)：Auto Restart
・VS Short Protection (L/A)：Auto Restart
・BR PIN：No
・IS Short Protection (L/A)：Auto Restart
・Startup VOUT Overshoot Countermeasure Function：Yes
・SW Frequency (Max.)[kHz]：450
・Light Load mode：No
・EN：No
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
