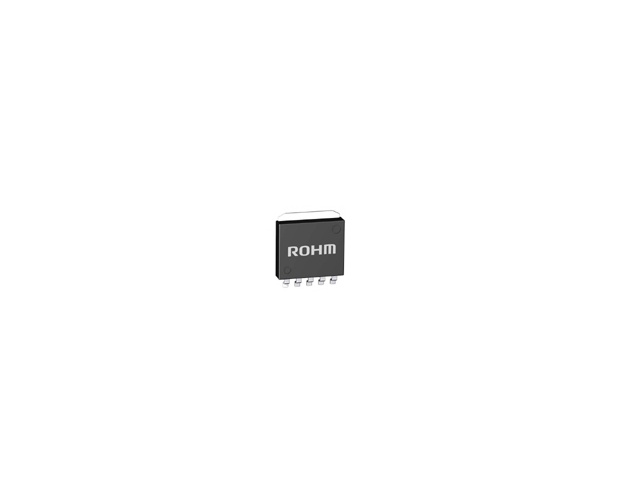

500mA 可変出力車載向けLDOレギュレータ(BD800M5WHFP-CTR) ◆ROHM 取寄品◆
BD800M5WHFP-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥293(税込) 注文受付単位：1
数量割引価格 :	▼数量割引価格▼ ￥293 / 10個～￥293 / 50個～￥276 / 100個～￥261 / 500個～￥245 / 1000個～￥213 / 2000個～￥197 / 4000個～￥170 / 10000個～￥160 / 20000個～
在庫 :	200 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TB3F
品名／型番 :	500mA 可変出力車載向けLDOレギュレータ(BD800M5WHFP-CTR) ◆ROHM 取寄品◆ / BD800M5WHFP-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #レギュレータ

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD800M5Wxxx-Cは低消費電流リニアレギュレータで、バッテリ直結の車載システムに最適です。本ICは45V耐圧、出力電流500mA、消費電流17μA（Typ）です。出力電圧精度はBD800M5WFPJ-C、BD800M5WHFP-Cは±2%、BD800M5WFP2-Cは±2.5%（帰還抵抗の精度は含みません。）です。出力電圧はADJ端子に抵抗を付けることにより、1.2Vから16Vまで設定できます。出力シャットダウン機能が有り、EN端子にHIGH電圧印加時、ICの出力がONします。LOW電圧印加時、出力がOFFします。本ICは出力短絡などによるIC破壊を防止する過電流保護回路、ICを過負荷状態などによる熱破壊から防ぐ過熱保護回路を内蔵しています。出力の位相補償コンデンサには低ESRのセラミック・コンデンサが使用可能です。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100 (Grade 1) 対応
出力シャットダウン機能(Enable 機能)
過電流保護(OCP)
過熱保護(TSD)

【特性】
・ch：1
・Withstand Voltage (Max.)[V]：45
・Vin(Min.)[V]：3
・Vin(Max.)[V]：42
・Iout(Max.)[A]：0.5
・Vout Type：Adjustable
・Vout Accuracy：±2.0%
・Circuit Current[mA]：0.017
・Dropout Voltage (Typ.)[V]：0.30(Io=300mA)
・Ripple Rejection [dB]：70
・Load Regulation[mV]：0.02%(Io=0.5mA to 400mA)
・Output Capacitor[µF]：1.47
・Shutdown Function：Yes
・Thermal Shut-down：Yes
・Over Current Protection：Yes
・Over Voltage Protection：No
・Under Voltage Lock Out：No
・Discharge Function：Yes
・Soft Start：No
・Package：HRP5
・Reference Code：HRP-5
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：2000
