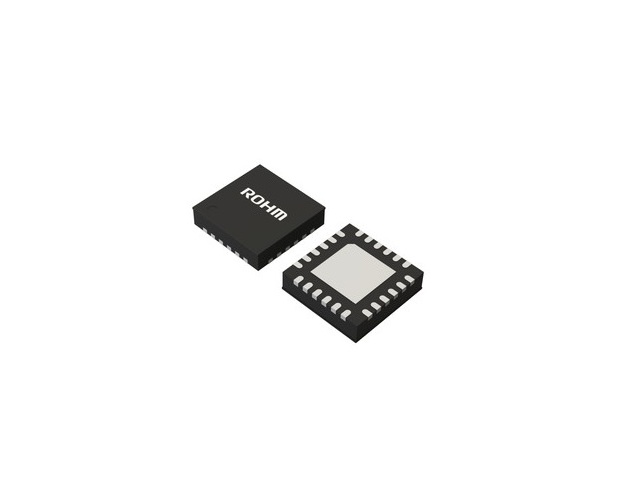

車載パネル向けシステム電源IC(BD81842MUV-ME2) ◆ROHM 取寄品◆
BD81842MUV-M

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥489(税込) 注文受付単位：1
数量割引価格 :	▼数量割引価格▼ ￥489 / 10個～￥489 / 50個～￥461 / 100個～￥434 / 500個～￥408 / 1000個～￥355 / 2500個～￥328 / 5000個～￥284 / 12500個～￥266 / 25000個～
在庫 :	250 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TB3U
品名／型番 :	車載パネル向けシステム電源IC(BD81842MUV-ME2) ◆ROHM 取寄品◆ / BD81842MUV-M
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD81842MUV-MはTFT液晶パネルを使うカーナビゲーション、車載センターディスプレイ及びインストルメント・クラスタ向けのシステム電源です。許容電力の大きなパッケージに、低抵抗で大電流を流せるFETを内蔵しており、発熱無しで大電流の負荷が引けます。チャージポンプコントローラも内蔵されており、アプリケーション点数の削減に貢献いたします。また、ゲートシェーディング機能も内蔵しております。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100対応
昇圧DC/DCコンバータ： 18V/2.5Aスイッチ電流出力
発振周波数: 2.1MHz
オペアンプ（ショート電流 200mA）
正/負チャージポンプコントローラ
ゲートシェーディング
保護回路: 低電圧誤動作防止回路
熱保護回路（ラッチモード）
過電流保護回路 (AVDD)
タイマラッチ型ショート保護回路 (SCP)
SCP 無効時間内蔵（UVLOオフから185ms）

【特性】
・Vin1(Min.)[V]：2
・Vin1(Max.)[V]：5.5
・SW frequency(Max.)[MHz]：2.1
・Output Source Voltage[V]：6 to 18
・Circuit Current(Typ.)[mA]：1.2
・VCOM[ch]：1
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.0x4.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：2500
