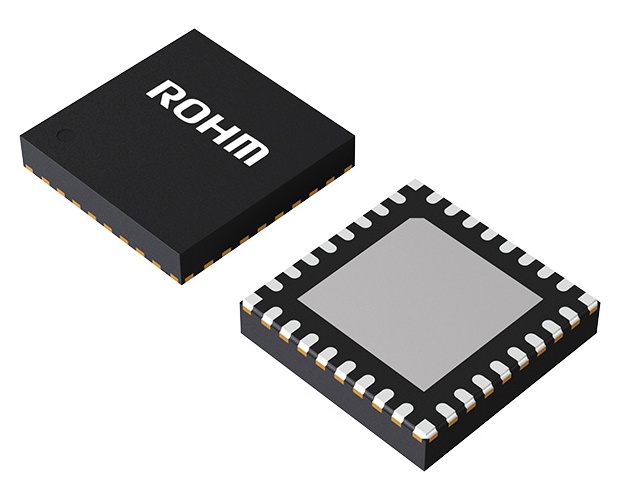

Nano Cap, 6chカレントドライバ内蔵, 昇圧型 車載用白色LEDドライバ(BD82A26MUF-ME2) ◆ROHM 取寄品◆
BD82A26MUF-M
| web販売価格 : | ￥519(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥519 / 10個〜 ￥519 / 50個〜 ￥491 / 100個〜 ￥462 / 500個〜 ￥434 / 1000個〜 ￥377 / 2500個〜 ￥350 / 5000個〜 ￥303 / 12500個〜 ￥284 / 25000個〜 |
| 在庫 : | 250 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB4U |
| 品名／型番 : | Nano Cap, 6chカレントドライバ内蔵, 昇圧型 車載用白色LEDドライバ(BD82A26MUF-ME2) ◆ROHM 取寄品◆ / BD82A26MUF-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
このICはLCDバックライト向け白色LEDドライバです。LED駆動用カレントドライバを6ch内蔵しており、高輝度LED駆動に最適です。LED端子最大電圧が50Vなので、大型LCDパネルの駆動に適しています。Nano Cap™とは?Nano Cap™とは、ローム株式会社独自方式により容量nFオーダーでも安定制御できる技術です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
このICはLCDバックライト向け白色LEDドライバです。LED駆動用カレントドライバを6ch内蔵しており、高輝度LED駆動に最適です。LED端子最大電圧が50Vなので、大型LCDパネルの駆動に適しています。Nano Cap™とは?Nano Cap™とは、ローム株式会社独自方式により容量nFオーダーでも安定制御できる技術です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
Nano Cap™搭載
AEC-Q100対応(Grade 1)
機能安全をサポート
LED駆動用カレントドライバ6ch
カレントモードタイプの昇圧DC/DCコンバータ
ロードスイッチ(M1)制御端子
PWM調光(20,000: 1@100Hz, 100Hz~25kHz)
アナログ + PWM Mix調光対応
スペクトラム拡散機能
DC/DCコンバータ発振周波数外部同期機能
LSI保護機能(UVLO, OVP, TSD, OCPL)
LEDアノード/カソード地絡保護機能
LEDオープン/ショート保護機能
【特性】
・Topology：Boost
・Vin(Min.)[V]：3
・Vin(Max.)[V]：48
・Total Output Current (Max.)[mA]：900
・Per Channel Drive(Max.)[mA]：150
・Number of Outputs：6
・Vout(Max.)[V]：50
・Switching Frequency (Max.)[MHz]：2.42
・Dimming：DC / PWM
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：5x5 (t=1)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2500
Nano Cap™搭載
AEC-Q100対応(Grade 1)
機能安全をサポート
LED駆動用カレントドライバ6ch
カレントモードタイプの昇圧DC/DCコンバータ
ロードスイッチ(M1)制御端子
PWM調光(20,000: 1@100Hz, 100Hz~25kHz)
アナログ + PWM Mix調光対応
スペクトラム拡散機能
DC/DCコンバータ発振周波数外部同期機能
LSI保護機能(UVLO, OVP, TSD, OCPL)
LEDアノード/カソード地絡保護機能
LEDオープン/ショート保護機能
【特性】
・Topology：Boost
・Vin(Min.)[V]：3
・Vin(Max.)[V]：48
・Total Output Current (Max.)[mA]：900
・Per Channel Drive(Max.)[mA]：150
・Number of Outputs：6
・Vout(Max.)[V]：50
・Switching Frequency (Max.)[MHz]：2.42
・Dimming：DC / PWM
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：5x5 (t=1)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
