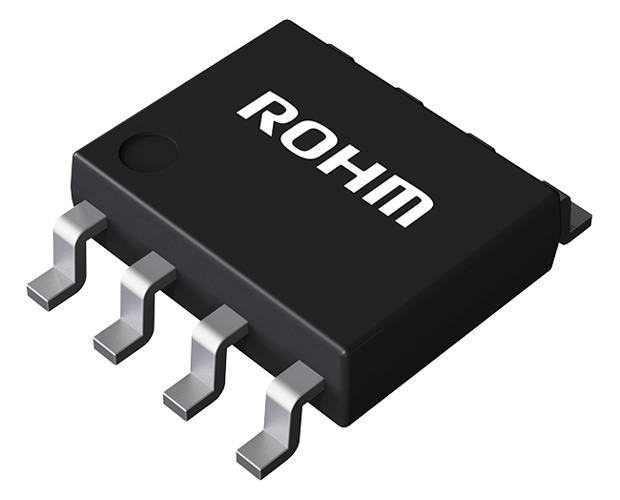

高効率・低待機時消費電力・連続モード対応二次側同期整流制御IC(BD87007FJ-E2) ◆ROHM 取寄品◆
BD87007FJ

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥136(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥136 / 50個～￥128 / 100個～￥122 / 500個～￥114 / 1000個～￥99 / 2500個～￥92 / 5000個～￥79 / 12500個～￥75 / 25000個～
在庫 :	250 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TB5I
品名／型番 :	高効率・低待機時消費電力・連続モード対応二次側同期整流制御IC(BD87007FJ-E2) ◆ROHM 取寄品◆ / BD87007FJ
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD87007FJは二次側出力段に用いられる同期整流コントローラです。低消費高精度シャントレギュレータを内蔵しており、待機時消費電力を削減可能にします。また、連続モード動作時には、一次側のスイッチング同期信号を入力なしで動作対応を可能とし、さらなる省スペース化が実現できます。動作電源電圧は2.7V~32.0Vと幅広く、様々な出力のアプリケーションに対応可能です。また、高耐圧120V（Max）プロセス採用により、ドレイン電圧を直接モニタすることが可能です。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
低消費高精度シャントレギュレータ内蔵により待機時消費電力を削減
高耐圧120V（Max）プロセスドレインモニタ端子
幅広い入力動作電圧範囲2.7V~32.0V
PWM、疑似共振など様々な駆動方式に対応
連続モード時、一次側信号入力不要
SH_IN、VCC端子過電圧保護（OVP）内蔵
過熱保護（TSD）内蔵

【特性】
・Channel：1
・Controller Type：SR
・Circuit Configuration：Flyback
・Vin1 (Min.)[V]：2.7
・Vin1 (Max.)[V]：32
・Shunt Regulator Accuracy (%)：1
・VCC OVP：Auto Restart
・OVP：Fixed
・Compulsion OFF Time (typ. μs)：3.85
・FET：-
・Drain Monitor Voltage [V]：120
・BR PIN：No
・Light Load mode：No
・EN：No
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)

・包装形態：テーピング
・包装数量：2500
