車載/産業機器用 8chローサイドスイッチ(BD8LZ700EFV-CE2) ◆ROHM 取寄品◆
BD8LZ700EFV-C
| web販売価格 : | ￥599(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥509 / 10個〜 ￥462 / 50個〜 ￥402 / 100個〜 ￥353 / 500個〜 ￥318 / 1000個〜 ￥288 / 2000個〜 ￥270 / 4000個〜 ￥270 / 10000個〜 ￥270 / 20000個〜 |
| 在庫 : | 4090 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB61 |
| 品名／型番 : | 車載/産業機器用 8chローサイドスイッチ(BD8LZ700EFV-CE2) ◆ROHM 取寄品◆ / BD8LZ700EFV-C |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD8LZ700EFVは車載／産業機器用のSPI入力8chローサイドスイッチです。負荷オープン検出回路、過電流保護回路、アクティブクランプ回路、過熱保護回路を内蔵しています。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD8LZ700EFVは車載／産業機器用のSPI入力8chローサイドスイッチです。負荷オープン検出回路、過電流保護回路、アクティブクランプ回路、過熱保護回路を内蔵しています。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
Monolithic power IC that has a built-in control part (CMOS) and a power MOSFET on 1chip
8ch Low-side switch for driving resistive, inductive load
16bit Serial peripheral interface (SPI) for diagnostics and control
Built-in Open Load Detection circuit in output-off state
Built-in Over Current Protection circuit (OCP)
Built-in Active Clamp circuit
Built-in Thermal shutdown circuit (TSD）
Low On resistance of RON=700mΩ (VIN=5V, Tj=25°C, Io=0.2A, Typ)

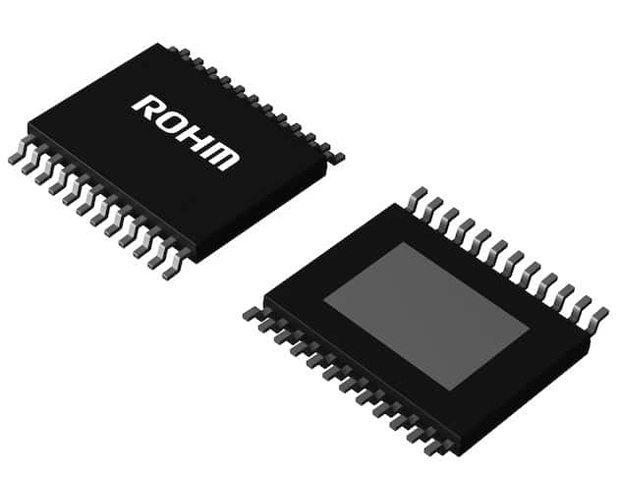

Surface mount HTSSOP-B24 Package
AEC-Q100 Qualified (Grade 1)
【特性】
・Type：Low side switches
・Generation：GEN2
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Multi Channel
・Overcurrent Protection：Limitation
・Thermal Shut Down：Off-Latch
・Channel Number [ch]：8
・ON Resistance(Typ.)[mΩ]：700
・ON Resistance(Max.)[mΩ]：1560
・Supply Voltage(Min.)[V]：3.0/4.0 (Digital/Analog)
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：45
・Single Pulse Energy 25°C [mJ]：70
・Over Current Limit (Min.)[A]：0.5
・Under voltage Detection Level(Max.)[V]：VDDIO＝2.7／VDD＝4
・Current consumption(Typ.)[µA]：500/3000 (Digital/Analog)
・Open Load Detect [V]：2
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：7.8x7.6 (t=1.0)
・包装形態：テーピング
・包装数量：2000
Monolithic power IC that has a built-in control part (CMOS) and a power MOSFET on 1chip
8ch Low-side switch for driving resistive, inductive load
16bit Serial peripheral interface (SPI) for diagnostics and control
Built-in Open Load Detection circuit in output-off state
Built-in Over Current Protection circuit (OCP)
Built-in Active Clamp circuit
Built-in Thermal shutdown circuit (TSD）
Low On resistance of RON=700mΩ (VIN=5V, Tj=25°C, Io=0.2A, Typ)
Surface mount HTSSOP-B24 Package
AEC-Q100 Qualified (Grade 1)
【特性】
・Type：Low side switches
・Generation：GEN2
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Multi Channel
・Overcurrent Protection：Limitation
・Thermal Shut Down：Off-Latch
・Channel Number [ch]：8
・ON Resistance(Typ.)[mΩ]：700
・ON Resistance(Max.)[mΩ]：1560
・Supply Voltage(Min.)[V]：3.0/4.0 (Digital/Analog)
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：45
・Single Pulse Energy 25°C [mJ]：70
・Over Current Limit (Min.)[A]：0.5
・Under voltage Detection Level(Max.)[V]：VDDIO＝2.7／VDD＝4
・Current consumption(Typ.)[µA]：500/3000 (Digital/Analog)
・Open Load Detect [V]：2
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：7.8x7.6 (t=1.0)
・包装形態：テーピング
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
