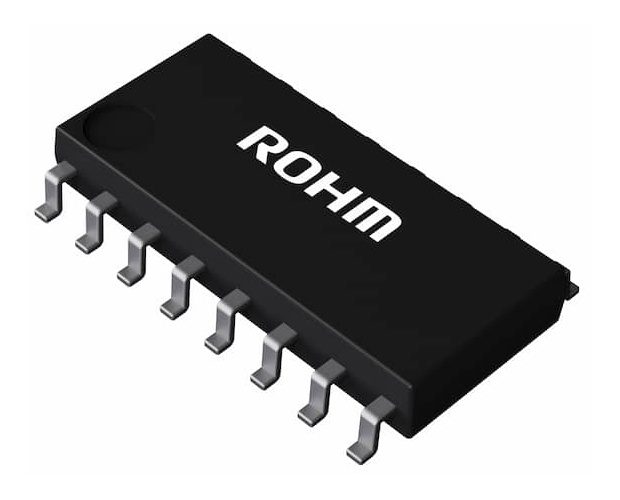

降圧型1チャンネル 大画面向け白色LEDドライバ(BD94062F-E2) ◆ROHM 取寄品◆
BD94062F
| web販売価格 : | ￥179(税込) 注文受付単位：5 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥179 / 10個〜 ￥179 / 50個〜 ￥169 / 100個〜 ￥159 / 500個〜 ￥150 / 1000個〜 ￥130 / 2500個〜 ￥121 / 5000個〜 ￥104 / 12500個〜 ￥98 / 25000個〜 |
| 在庫 : | 2500 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB7V |
| 品名／型番 : | 降圧型1チャンネル 大画面向け白色LEDドライバ(BD94062F-E2) ◆ROHM 取寄品◆ / BD94062F |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD94062Fは白色LED用の高効率ドライバで、大画面の液晶ドライバ用に設計されています。BD94062F はLED直列アレイのライトソースに適切な電圧を供給できる、擬似共振方式(quasi-resonant: QR)DCDCコンバータと電流連続方式(continuous current mode: CCM)DCDCコンバータを内蔵しています。電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD94062Fは白色LED用の高効率ドライバで、大画面の液晶ドライバ用に設計されています。BD94062F はLED直列アレイのライトソースに適切な電圧を供給できる、擬似共振方式(quasi-resonant: QR)DCDCコンバータと電流連続方式(continuous current mode: CCM)DCDCコンバータを内蔵しています。電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
QRまたはCCMを選択可能(SEL端子)
LED電流補正機能(QR時)
低電圧保護(VCC端子)
Leading Edge Blanking機能(CS端子)
PWM、ADIM調光対応
異常検出信号出力(FAILB端子)
LED PWM調光 Over Duty Protection(ODP)
【特性】
・Topology：Buck
・Vin(Min.)[V]：10.5
・Vin(Max.)[V]：35
・Number of Outputs：1
・Switching Frequency (Max.)[MHz]：0.8
・Dimming：DC / PWM
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：10.0x6.2 (t=1.71)
・包装形態：テーピング
・包装数量：2500
QRまたはCCMを選択可能(SEL端子)
LED電流補正機能(QR時)
低電圧保護(VCC端子)
Leading Edge Blanking機能(CS端子)
PWM、ADIM調光対応
異常検出信号出力(FAILB端子)
LED PWM調光 Over Duty Protection(ODP)
【特性】
・Topology：Buck
・Vin(Min.)[V]：10.5
・Vin(Max.)[V]：35
・Number of Outputs：1
・Switching Frequency (Max.)[MHz]：0.8
・Dimming：DC / PWM
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：10.0x6.2 (t=1.71)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
