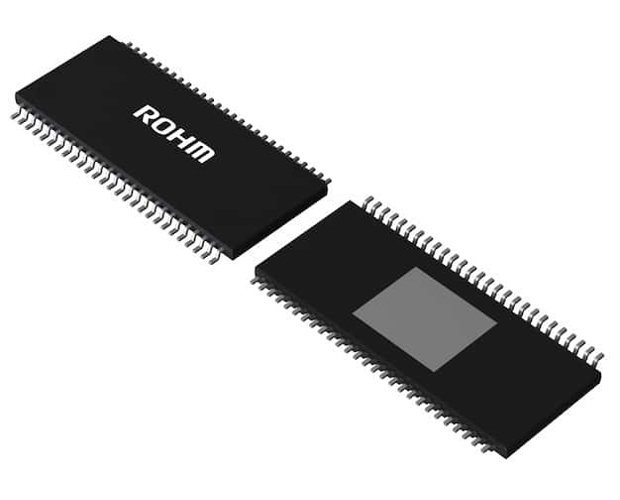

24-channel Constant Current Drivers and 8-line Switch Controllers Embedded Backlight LED Driver(BD94130EFV-ME2) ◆ROHM 取寄品◆
BD94130EFV-M
| web販売価格 : | ￥1,207(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥1,207 / 10個〜 ￥1,207 / 50個〜 ￥1,142 / 100個〜 ￥1,076 / 500個〜 ￥1,010 / 1000個〜 ￥878 / 1500個〜 ￥813 / 3000個〜 ￥703 / 7500個〜 ￥658 / 15000個〜 |
| 在庫 : | 150 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB7X |
| 品名／型番 : | 24-channel Constant Current Drivers and 8-line Switch Controllers Embedded Backlight LED Driver(BD94130EFV-ME2) ◆ROHM 取寄品◆ / BD94130EFV-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD94130EFV-M is embedded 24-channel constant current drivers with 12bit PWM dimming and max 8-line switch controllers. This device can set LED constant current value by setting external ISET resistor. Communication with μ-controller via SPI is feasible.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD94130EFV-M is embedded 24-channel constant current drivers with 12bit PWM dimming and max 8-line switch controllers. This device can set LED constant current value by setting external ISET resistor. Communication with μ-controller via SPI is feasible.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
AEC-Q100 Qualified(Grade 1)
Functional Safety Supportive Automotive Products
Integrated 24-channel LED Constant Current Drivers
Integrated 4/6/8-line Switch Controllers
SPI Interface (Cascade Connection Feasible)
12bit PWM Dimming
LED Constant Current Setting by ISET Resistor
Phase Shift Function
6bit Dot Correct (50% to 100%)
LED Open Detection and LED Short Detection
Adjacent LEDCH Short Detection
PGATE Short Protection
VINSW Over Voltage Protection
Slew Rate Control for PMOS Gate Driver
Abnormality Output FAILB Pin
【特性】
・Topology：Constant Current
・Vin(Min.)[V]：3
・Vin(Max.)[V]：5.5
・Total Output Current (Max.)[mA]：1920
・Per Channel Drive(Max.)[mA]：80
・Number of Outputs：24
・Vout(Max.)[V]：20
・Data Input：SPI
・Data Transfer Rate(Max.)[MHz]：20
・Dimming：DC / PWM
・PWM Dimming Steps：4096
・DC Dimming Steps：64
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：18.5x9.5 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：1500
AEC-Q100 Qualified(Grade 1)
Functional Safety Supportive Automotive Products
Integrated 24-channel LED Constant Current Drivers
Integrated 4/6/8-line Switch Controllers
SPI Interface (Cascade Connection Feasible)
12bit PWM Dimming
LED Constant Current Setting by ISET Resistor
Phase Shift Function
6bit Dot Correct (50% to 100%)
LED Open Detection and LED Short Detection
Adjacent LEDCH Short Detection
PGATE Short Protection
VINSW Over Voltage Protection
Slew Rate Control for PMOS Gate Driver
Abnormality Output FAILB Pin
【特性】
・Topology：Constant Current
・Vin(Min.)[V]：3
・Vin(Max.)[V]：5.5
・Total Output Current (Max.)[mA]：1920
・Per Channel Drive(Max.)[mA]：80
・Number of Outputs：24
・Vout(Max.)[V]：20
・Data Input：SPI
・Data Transfer Rate(Max.)[MHz]：20
・Dimming：DC / PWM
・PWM Dimming Steps：4096
・DC Dimming Steps：64
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：18.5x9.5 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：1500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
