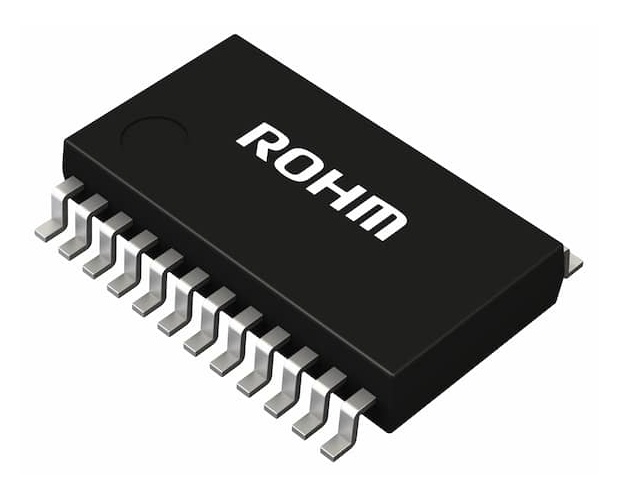

昇圧型2チャンネル 大画面向け白色LEDドライバ(BD9416FS-E2) ◆ROHM 取寄品◆
BD9416FS
| web販売価格 : | ￥371(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥371 / 10個〜 ￥371 / 50個〜 ￥351 / 100個〜 ￥331 / 500個〜 ￥310 / 1000個〜 ￥270 / 2000個〜 ￥250 / 4000個〜 ￥217 / 10000個〜 ￥203 / 20000個〜 |
| 在庫 : | 4200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB81 |
| 品名／型番 : | 昇圧型2チャンネル 大画面向け白色LEDドライバ(BD9416FS-E2) ◆ROHM 取寄品◆ / BD9416FS |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD9416FSは白色LED用の高効率ドライバで、大画面の液晶ドライバ用に設計されています。BD9416FSはライトソース(LEDを直列に接続したアレイ)に適切な電圧を供給できるDCDCコンバータを内蔵しています。BD9416FSは異常状態に対するいくつかの保護機能が内蔵されています。過電圧保護(OVP: Over Voltage Protection), 過電流検出(OCP: Over Current Limit Protection of DCDC), LED過電流保護(LEDOCP: LEDOver Current Protection), 過昇圧保護(FBMAX: Over Boost Protection)などです。従って、広い出力電圧条件や負荷条件にわたって使用することができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD9416FSは白色LED用の高効率ドライバで、大画面の液晶ドライバ用に設計されています。BD9416FSはライトソース(LEDを直列に接続したアレイ)に適切な電圧を供給できるDCDCコンバータを内蔵しています。BD9416FSは異常状態に対するいくつかの保護機能が内蔵されています。過電圧保護(OVP: Over Voltage Protection), 過電流検出(OCP: Over Current Limit Protection of DCDC), LED過電流保護(LEDOCP: LEDOver Current Protection), 過昇圧保護(FBMAX: Over Boost Protection)などです。従って、広い出力電圧条件や負荷条件にわたって使用することができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
カレントモードDCDC コンバータ
LED 保護回路(過昇圧保護・LED 過電流保護)内蔵
VOUT 過電圧保護回路内蔵
ソフトスタート時定数可変
発振周波数可変
アナログ調光範囲0.2V~3.0V
LED 調光PWM Over Duty Protection(ODP)内蔵
【特性】
・Topology：Boost
・Vin(Min.)[V]：9
・Vin(Max.)[V]：35
・Number of Outputs：2
・Switching Frequency (Max.)[MHz]：1
・Dimming：DC / PWM
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：10.0x7.8 (t=2.1)
・包装形態：テーピング
・包装数量：2000
カレントモードDCDC コンバータ
LED 保護回路(過昇圧保護・LED 過電流保護)内蔵
VOUT 過電圧保護回路内蔵
ソフトスタート時定数可変
発振周波数可変
アナログ調光範囲0.2V~3.0V
LED 調光PWM Over Duty Protection(ODP)内蔵
【特性】
・Topology：Boost
・Vin(Min.)[V]：9
・Vin(Max.)[V]：35
・Number of Outputs：2
・Switching Frequency (Max.)[MHz]：1
・Dimming：DC / PWM
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：10.0x7.8 (t=2.1)
・包装形態：テーピング
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
