3.5V～60V入力 1ch 昇圧DC/DCコントローラ(BD9615MUV-LBE2) ◆ROHM 取寄品◆
BD9615MUV-LB

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥384(税込) 注文受付単位：5
数量割引価格 :	▼数量割引価格▼ ￥384 / 10個～￥384 / 50個～￥362 / 100個～￥342 / 500個～￥321 / 1000個～￥279 / 3000個～￥259 / 6000個～￥223 / 15000個～￥209 / 30000個～
在庫 :	300 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TB8M
品名／型番 :	3.5V～60V入力 1ch 昇圧DC/DCコントローラ(BD9615MUV-LBE2) ◆ROHM 取寄品◆ / BD9615MUV-LB
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションとして、ご使用される場合に最適な商品です。本ICはスイッチングレギュレータ用の高耐圧(60V)に対応したローサイドNch-FETコントローラです。昇圧、フライバックなどローサイドFETの必要な回路に適しており、様々な用途に活用できるICです。1個の外付け抵抗で周波数を任意に調整できます(100kHz～2500kHz)。高いスイッチング周波数で動作可能なため、全体の実装面積を減らせます。また、外部CLKの同期機能を備えておりノイズマネジメントを行うことが可能です。さらに、サーマルシャットダウン、過電圧保護、過電流保護などの保護機能を内蔵し、様々な異常モードに対する保護が可能です。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
産業機器に適した長期の供給保証
広範な入力電圧範囲：3.5V～60V
発振周波数設定機能：100kHz～2500kHz
外部クロック同期機能
ソフトスタート時間調整機能
EN 端子によるON/OFF 制御 (スタンバイ電流0μA)
独立ピンによる過電圧保護機能
PGDB ピンによる正常/異常信号出力
外付け抵抗による UVLO 調整機能
MAX DUTY 切り替え機能： 90%/50%

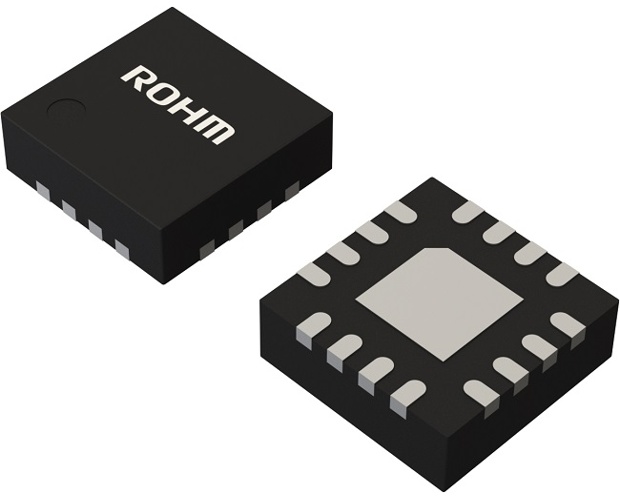

小型パッケージ(VQFN16SV3030)

【特性】
・ch：1
・Integrated FET / Controller：Controller
・Topology：Boost
・Synchronous / Nonsynchronous：Non-synchronous
・Vin1(Min.)[V]：3.5
・Vin1(Max.)[V]：60
・SW frequency setting (Max.)[MHz]：2.5
・Light Load mode：No
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：3.0x3.0 (t=1.0)

・包装形態：テーピング
・包装数量：3000
