4.5V～28V入力 1.0A MOSFET内蔵 1ch 同期整流降圧DC/DCコンバータ(BD9E105FP4-ZTL) ◆ROHM 取寄品◆
BD9E105FP4-Z

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥133(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥133 / 50個～￥126 / 100個～￥118 / 500個～￥111 / 1000個～￥97 / 3500個～￥89 / 7000個～￥78 / 17500個～￥73 / 35000個～
在庫 :	3500 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBAF
品名／型番 :	4.5V～28V入力 1.0A MOSFET内蔵 1ch 同期整流降圧DC/DCコンバータ(BD9E105FP4-ZTL) ◆ROHM 取寄品◆ / BD9E105FP4-Z
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #MOSFET

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD9E105FP4-Zは低ON抵抗のパワーMOSFETを内蔵した1ch同期整流降圧DC/DCコンバータです。軽負荷モード制御により、軽負荷での効率が改善されるため、待機時電力を抑えたい機器に最適です。位相補償部を内蔵したカレントモード制御方式を採用しており、小型パッケージを採用することで、高い電力密度を実現し、PCB上のフットプリントを小さくします。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
1ch 同期整流降圧DCDCコンバータ
軽負荷モード制御
効率80%(@I_OUT = 10mA, V_IN = 24V, V_OUT = 5V)
位相補償内蔵
過電圧保護(OVP)
過電流保護(OCP)
負荷短絡保護(SCP)
温度保護機能(TSD)
低入力電圧誤動作防止(UVLO)
外付けダイオード不要

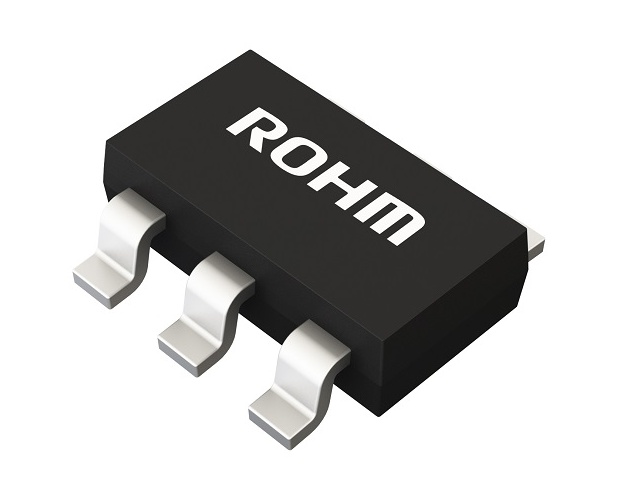

TSOT23-6L パッケージ

【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：4.5
・Vin1(Max.)[V]：28
・Vout1(Min.)[V]：0.7
・Vout1(Max.)[V]：22
・Iout1(Max.)[A]：1
・SW frequency setting (Max.)[MHz]：0.5
・Light Load mode：Yes
・EN：Yes
・PGOOD：No
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：2.9x2.8 (t=0.95)

・包装形態：テーピング
・包装数量：3500
