4.5V～28V入力 8.0A MOSFET内蔵 1ch同期整流降圧 DC/DCコンバータ(BD9F800MUX-ZE2) ◆ROHM 取寄品◆
BD9F800MUX-Z

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥337(税込) 注文受付単位：1
数量割引価格 :	▼数量割引価格▼ ￥337 / 10個～￥337 / 50個～￥318 / 100個～￥300 / 500個～￥281 / 1000個～￥245 / 2500個～￥227 / 5000個～￥197 / 12500個～￥184 / 25000個～
在庫 :	7747 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBB4
品名／型番 :	4.5V～28V入力 8.0A MOSFET内蔵 1ch同期整流降圧 DC/DCコンバータ(BD9F800MUX-ZE2) ◆ROHM 取寄品◆ / BD9F800MUX-Z
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #MOSFET

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD9F800MUXは低ON抵抗のパワーMOSFETを内蔵した同期整流降圧DC/DCコンバータです。最大8Aの電流を出力することが可能です。また、固定オンタイム制御DC/DC コンバータのため高速な負荷応答性能を持ち、外付けによる位相補償回路は不要です。電源リファレンスボードXilinx FPGA Spartan-7

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
重要特性
・入力電圧範囲: 4.5V ~ 28V
・出力電圧範囲: 0.765V ~ 13.5V
・出力電流: 8A (Max)
・スイッチング周波数: 300kHz/600kHz(Typ)
・上側 MOSFET ON 抵抗: 23 mΩ (Typ)
・下側 MOSFET ON 抵抗: 11 mΩ (Typ)
・シャットダウン時回路電流: 2μA (Typ)
1ch同期整流降圧DC/DCコンバータ
固定オンタイム制御
過電流保護
短絡保護
過熱保護
低電圧誤動作防止
パワーグッド出力

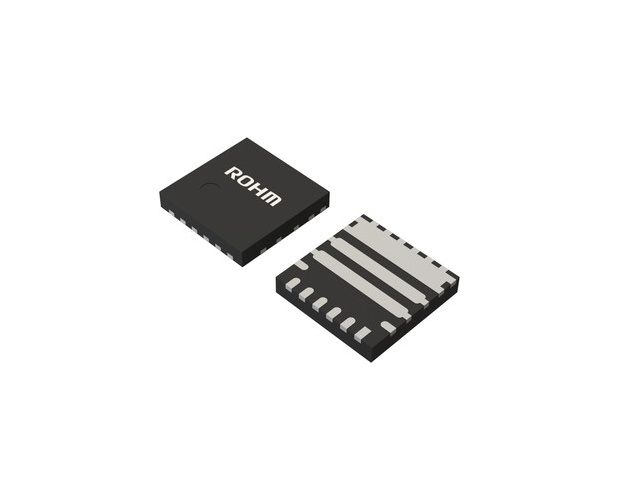

VQFN11X3535Aパッケージ

【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：4.5
・Vin1(Max.)[V]：28
・Vout1(Min.)[V]：0.765
・Vout1(Max.)[V]：13.5
・Iout1(Max.)[A]：8
・SW frequency setting (Max.)[MHz]：0.3
・Light Load mode：No
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：3.5x3.5 (t=0.6)
・Thermal Model：/en/products/databook/applinote/ic/power/switching_regulator/bd9F800mux_2resistor_thermalmodel_an-e.pdf

・包装形態：テーピング
・包装数量：2500
