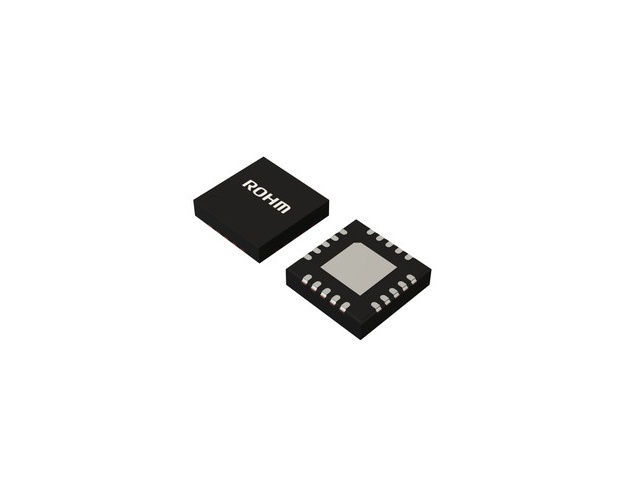

Nano Pulse Control, 3.5V〜40V入力, 1A 5.0V出力, 車載プライマリDC/DCコンバータ(BD9P155MUF-CE2) ◆ROHM 取寄品◆
BD9P155MUF-C
| web販売価格 : | ￥343(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥343 / 10個〜 ￥343 / 50個〜 ￥324 / 100個〜 ￥307 / 500個〜 ￥288 / 1000個〜 ￥250 / 2500個〜 ￥231 / 5000個〜 ￥200 / 12500個〜 ￥188 / 25000個〜 |
| 在庫 : | 250 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBBS |
| 品名／型番 : | Nano Pulse Control, 3.5V〜40V入力, 1A 5.0V出力, 車載プライマリDC/DCコンバータ(BD9P155MUF-CE2) ◆ROHM 取寄品◆ / BD9P155MUF-C |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD9Pシリーズは高速応答と高効率の両立を実現した、42V耐圧の車載プライマリDC/DCコンバータICです。Nano Pulse Control™による安定かつ大きな降圧比や、スペクトラム拡散機能による低EMI（低ノイズ）、バッテリのクランキング直後にも安定して電源を供給できる高速応答性能が特徴で、システムにおける低消費電力化とBOMコスト低減に貢献します。ADASのセンサ・カメラ・レーダー、カーインフォテインメント、クラスター、 BCM（ボディコントロールモジュール）といった、自動車で小型化・高効率化・高信頼性が要求されるアプリケーションに最適です。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD9Pシリーズは高速応答と高効率の両立を実現した、42V耐圧の車載プライマリDC/DCコンバータICです。Nano Pulse Control™による安定かつ大きな降圧比や、スペクトラム拡散機能による低EMI（低ノイズ）、バッテリのクランキング直後にも安定して電源を供給できる高速応答性能が特徴で、システムにおける低消費電力化とBOMコスト低減に貢献します。ADASのセンサ・カメラ・レーダー、カーインフォテインメント、クラスター、 BCM（ボディコントロールモジュール）といった、自動車で小型化・高効率化・高信頼性が要求されるアプリケーションに最適です。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
Nano Pulse Control®搭載
AEC-Q100対応 (Grade 1)
最小 ON時間50ns (Max)
パワーMOSFET内蔵 同期整流降圧DC/DCコンバータ
ソフトスタート機能
電流モード制御
リセット機能
静止電流10µA (Typ) (12V入力 5.0V出力)
軽負荷モード (LLM)
強制PWMモード
位相補償内蔵
選択可能なスペクトラム拡散機能
外部同期機能
選択可能な過電流保護機能 (OCP)
入力低電圧誤動作防止機能 (UVLO)
温度保護機能 (TSD)
出力過電圧保護機能 (OVP)
負荷短絡保護機能 (SCP)
【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：3.5
・Vin1(Max.)[V]：40
・Vout1(Min.)[V]：5
・Vout1(Max.)[V]：5
・Iout1(Max.)[A]：1
・Technology：Nano Pulse Control™
・SW frequency setting (Max.)[MHz]：2.2
・Light Load mode：Yes
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：4.0x4.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・Thermal Model：/en/products/databook/applinote/ic/power/switching_regulator/bd9P1x5muf_2resistor_thermalmodel_an-e.pdf
・包装形態：テーピング
・包装数量：2500
Nano Pulse Control®搭載
AEC-Q100対応 (Grade 1)
最小 ON時間50ns (Max)
パワーMOSFET内蔵 同期整流降圧DC/DCコンバータ
ソフトスタート機能
電流モード制御
リセット機能
静止電流10µA (Typ) (12V入力 5.0V出力)
軽負荷モード (LLM)
強制PWMモード
位相補償内蔵
選択可能なスペクトラム拡散機能
外部同期機能
選択可能な過電流保護機能 (OCP)
入力低電圧誤動作防止機能 (UVLO)
温度保護機能 (TSD)
出力過電圧保護機能 (OVP)
負荷短絡保護機能 (SCP)
【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：3.5
・Vin1(Max.)[V]：40
・Vout1(Min.)[V]：5
・Vout1(Max.)[V]：5
・Iout1(Max.)[A]：1
・Technology：Nano Pulse Control™
・SW frequency setting (Max.)[MHz]：2.2
・Light Load mode：Yes
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：4.0x4.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・Thermal Model：/en/products/databook/applinote/ic/power/switching_regulator/bd9P1x5muf_2resistor_thermalmodel_an-e.pdf
・包装形態：テーピング
・包装数量：2500
