Nano Pulse Control, QuiCur, 2.7V～5.5V入力 4A 2.2MHz 同期整流1ch 車載対応降圧DC/DCコンバータ(BD9S402MUF-CE2) ◆ROHM 取寄品◆
BD9S402MUF-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥331(税込) 注文受付単位：5
数量割引価格 :	▼数量割引価格▼ ￥331 / 10個～￥331 / 50個～￥312 / 100個～￥294 / 500個～￥276 / 1000個～￥241 / 3000個～￥222 / 6000個～￥193 / 15000個～￥180 / 30000個～
在庫 :	9300 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBCF
品名／型番 :	Nano Pulse Control, QuiCur, 2.7V～5.5V入力 4A 2.2MHz 同期整流1ch 車載対応降圧DC/DCコンバータ(BD9S402MUF-CE2) ◆ROHM 取寄品◆ / BD9S402MUF-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BD9S402MUF-Cは低ON抵抗のパワーMOSFETを内蔵した同期整流降圧型DC/DCコンバータです。最大4Aの電流を出力することが可能です。スイッチング周波数が2.2MHzと高速なため小型インダクタの使用が可能です。カレントモード制御による高速な過渡応答性能を持ちます。また位相補償回路を内蔵しており、少ない外付け部品でアプリケーションを構成可能です。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
QuiCur™
Nano Pulse Control™
AEC-Q100対応(Grade 1)
機能安全をサポート
1ch 同期整流型降圧DC/DCコンバータ
可変ソフトスタート機能
出力ディスチャージ機能
パワーグッド出力
低入力電圧誤動作防止機能(UVLO)
負荷短絡保護機能(SCP)
出力過電圧保護機能(OVP)
過電流保護機能(OCP)
温度保護機能(TSD)

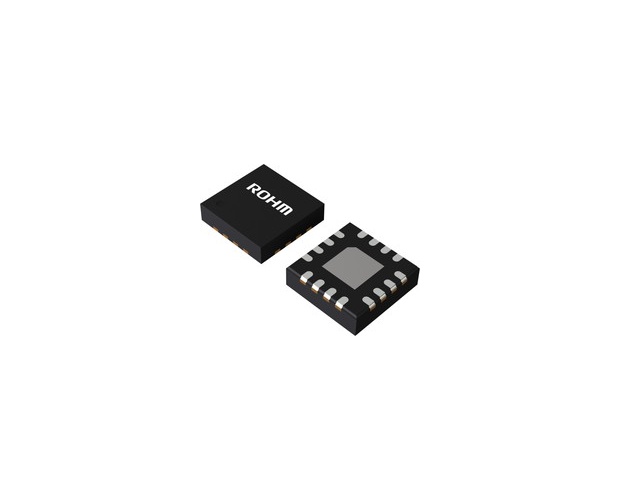

ウェッタブル・フランクQFNパッケージ

【特性】
・ch：1
・Integrated FET / Controller：Integrated FET
・Topology：Buck
・Synchronous / Nonsynchronous：Synchronous
・Vin1(Min.)[V]：2.7
・Vin1(Max.)[V]：5.5
・Vout1(Min.)[V]：0.6
・Vout1(Max.)[V]：4.125
・Iout1(Max.)[A]：4
・Technology：Nano Pulse Control™, QuiCur™
・SW frequency setting (Max.)[MHz]：2.2
・Light Load mode：No
・EN：Yes
・PGOOD：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Package Size [mm]：3.0x3.0 (t=1.0)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：3000
