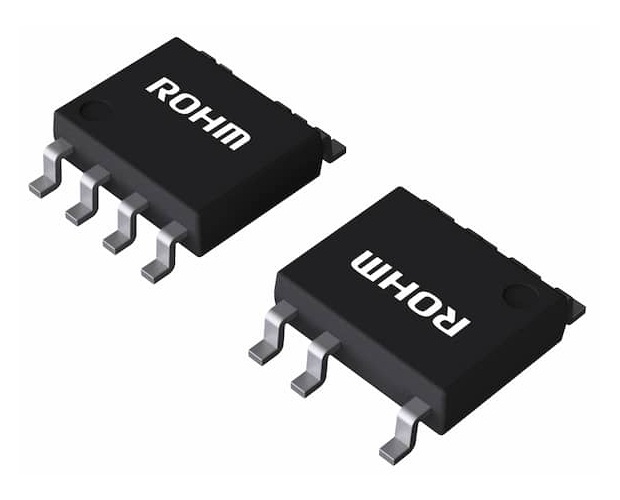

AC/DCコンバータ向け PWMコントローラIC(BM1P10CFJ-E2) ◆ROHM 取寄品◆
BM1P10CFJ

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥166(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥166 / 50個～￥157 / 100個～￥149 / 500個～￥140 / 1000個～￥122 / 2500個～￥112 / 5000個～￥97 / 12500個～￥92 / 25000個～
在庫 :	90 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBEF
品名／型番 :	AC/DCコンバータ向け PWMコントローラIC(BM1P10CFJ-E2) ◆ROHM 取寄品◆ / BM1P10CFJ
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #PWM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

AC/DC電源向けPWMコントローラである本ICは、コンセントが存在する製品すべてに最適なシステムを供給します。スイッチングMOSFET及び電流検出抵抗を外付けにすることにより、自由度の高い電源設計を実現します。AC低電圧保護機能やXコンデンサ放電機能を内蔵し、軽負荷時には周波数低減やバースト動作を行うので、高効率の実現が可能です。またパワーセーブ機能が内蔵され、無負荷時電力を低減します。本ICは、後述する様々な保護機能を有しています。BM1P10CFJの評価ボード情報はこちら。この他にも、様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AC低電圧保護機能（AC UVLO）
Xコンデンサ放電機能
VCC端子低電圧保護（VCC UVLO）
PWM方式カレントモード制御
周波数低減機能
軽負荷時バースト動作
動作モード切り替え機能
パワーセーブ機能（無負荷時低消費電流）
ソフトスタート機能
FB端子過負荷保護機能（FB OLP）
CS端子過負荷保護機能（CS OLP）
CS OLP検出電圧切り替え機能
CS端子過電流保護機能（CS OCP）
CS端子 Leading Edge Blanking機能
LA/ZT端子過電圧保護機能（ZT OVP）
OUT端子ゲートクランプ回路

【特性】
・FET：External
・Controller Type：PWM
・Vin1(Min.)[V]：9.3
・Vin1(Max.)[V]：55
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：100
・BR PIN：Yes
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Auto Restart
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)

・包装形態：テーピング
・包装数量：2500
