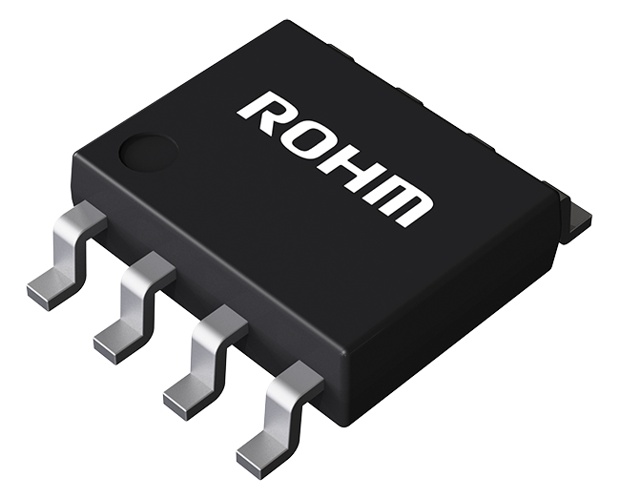

Quasi-Resonant Control type DC/DC Converter IC(BM1Q041FJ-E2) ◆ROHM 取寄品◆
BM1Q041FJ

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥169(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥169 / 50個～￥160 / 100個～￥151 / 500個～￥141 / 1000個～￥123 / 2500個～￥114 / 5000個～￥98 / 12500個～￥93 / 25000個～
在庫 :	7750 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBEK
品名／型番 :	Quasi-Resonant Control type DC/DC Converter IC(BM1Q041FJ-E2) ◆ROHM 取寄品◆ / BM1Q041FJ
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

擬似共振コントローラタイプ DC/DCコンバータIC BM1Q041FJはコンセントが存在する製品に最適なシステムを供給します。擬似共振動作のためソフトスイッチングを実現し、低EMIに貢献します。スイッチングMOSFETおよび電流検出抵抗が外付けのため、自由度の高い電源設計が可能です。本IC は起動回路を内蔵しており、低待機電力および高速起動に貢献します。軽負荷時にはバースト機能を内蔵、およびIC消費電流が低いため待機電力が小さくなります。本ICは、ソフトスタート機能、バースト機能、サイクルごとの過電流リミッタ、過電圧保護、過負荷保護、CSオープン時保護など種々の保護機能を内蔵しており、安全性に優れています。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
擬似共振方式
650V耐圧起動回路
軽負荷時バースト動作/周波数低減機能
最大周波数120kHz
AC入力電圧補正回路
VCC端子低電圧保護
VCC端子過電圧保護
サイクルごとの過電流保護回路
出力ドライバー 12V クランプ回路
ソフトスタート機能
ZTトリガマスク機能
出力過負荷保護[保護なし]
CS端子オープン保護回路[保護なし]

【特性】
・FET：External
・Controller Type：QR
・Vin1(Min.)[V]：8.9
・Vin1(Max.)[V]：26
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：120
・Vcc OVP：Auto Restart
・BR PIN：No
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)

・包装形態：テーピング
・包装数量：2500
