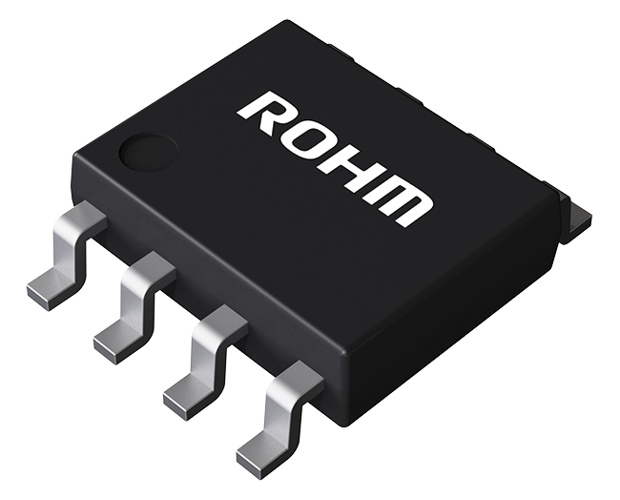

Quasi-Resonant Control DC/DC converter IC(BM1Q104FJ-E2) ◆ROHM 取寄品◆
BM1Q104FJ

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥176(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥176 / 50個～￥167 / 100個～￥157 / 500個～￥147 / 1000個～￥128 / 2500個～￥119 / 5000個～￥103 / 12500個～￥97 / 25000個～
在庫 :	2750 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBEL
品名／型番 :	Quasi-Resonant Control DC/DC converter IC(BM1Q104FJ-E2) ◆ROHM 取寄品◆ / BM1Q104FJ
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

擬似共振コントローラタイプDC/DCコンバータIC、BM1Q104FJはコンセントが存在する製品に最適なシステムを供給します。擬似共振動作のためソフトスイッチングを実現し、低EMI に貢献します。スイッチングMOSFET及び電流検出抵抗が外付けのため、自由度の高い電源設計が可能です。本IC は起動回路を内蔵しており、低待機電力および高速起動に貢献します。軽負荷時にはバースト機能を内蔵、およびIC 消費電流が低いため待機電力が小さくなります。またトランスの音鳴きを防ぐために、通常負荷時にボトム数を一定とする制御を実施しており、バースト時にはモスキート音（6kHz～20kHz）抑制機能を内蔵しています。本ICは、ソフトスタート機能、バースト機能、サイクルごとの過電流リミッタ、過電圧保護、過負荷保護、CS オープン時保護など種々の保護機能を内蔵しており、安全性に優れています。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
重要特性
・動作電源電圧範囲: VCC：14.0V to 30.0V, VH： to 600V
・動作電流: 通常時: 0.60mA (Typ), バースト時: 0.37mA(Typ)
・動作温度範囲: -40℃ to +85℃
擬似共振方式
650V耐圧起動回路
無負荷時低消費電力(軽負荷時バースト動作)
ボトムスキップ機能
音鳴り防止制御
モスキート音抑制機能
VCC端子低電圧保護
サイクルごとの過電流保護回路
出力ドライバ12.5V クランプ回路
ソフトスタート
ZTトリガマスク機能
ZT端子 DC過電圧保護
出力過負荷保護[自己復帰]
CS端子オープン保護回路[自己復帰]

【特性】
・FET：External
・Controller Type：QR
・Vin1(Min.)[V]：14
・Vin1(Max.)[V]：30
・Start Circuit：Integrated
・BR PIN：No
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：4.9x6.0 (t=1.65)

・包装形態：テーピング
・包装数量：2500
