高効率・低待機時消費電力・連続モード対応二次側同期整流制御IC(BM1R00149F-E2) ◆ROHM 取寄品◆
BM1R00149F

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥231(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥231 / 50個～￥218 / 100個～￥205 / 500個～￥193 / 1000個～￥167 / 2500個～￥155 / 5000個～￥135 / 12500個～￥126 / 25000個～
在庫 :	ショップ欠品中
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBEO
品名／型番 :	高効率・低待機時消費電力・連続モード対応二次側同期整流制御IC(BM1R00149F-E2) ◆ROHM 取寄品◆ / BM1R00149F
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

BM1R00149Fは二次側出力段に用いられる同期整流コントローラです。超低消費高精度シャントレギュレータを内蔵しており、待機時電力を大幅に削減可能とします。また、シャントレギュレータは完全独立チップで構成されているため、High Sideで使用する場合でもGND基準として動作可能です。また、連続モード動作時には、一次側のスイッチング同期信号を入力なしで動作対応を可能とし、さらなる省スペース化が実現できます。動作電源電圧は2.7V~32Vと幅広く、様々な出力のアプリケーションに対応可能です。また、高耐圧120Vプロセス採用により、ドレイン電圧を直接モニタすることが可能です。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
超低消費シャントレギュレータ内蔵により待機時消費電力を削減
同期整流FET配置： High/Low Sideに対応
高耐圧プロセスドレイン端子耐圧120V
幅広い入力動作電圧範囲 2.7V～32V
PWM、疑似共振、LLC等様々な駆動方式に対応
連続モード時、一次側信号入力不要
SH_IN、SH_OUT、端子過電圧保護 (OVP) 内蔵
過熱保護 (TSD) 内蔵
自動シャットダウン機能内蔵

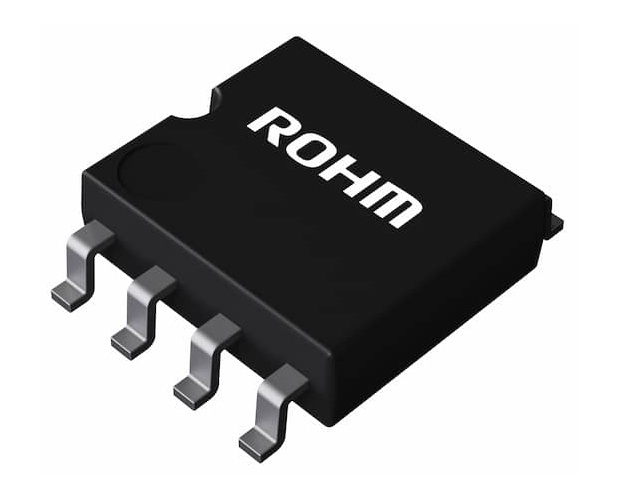

フロー対応SOP8パッケージ

【特性】
・Channel：1
・Controller Type：SR
・Circuit Configuration：Flyback
・Vin1 (Min.)[V]：2.7
・Vin1 (Max.)[V]：32
・Shunt Regulator Accuracy (%)：0.5
・VCC OVP：Auto Restart
・OVP：Fixed
・Compulsion OFF Time (typ. μs)：3.6
・FET：-
・Drain Monitor Voltage [V]：120
・BR PIN：No
・Light Load mode：No
・EN：No
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：5.0x6.2 (t=1.71)

・包装形態：テーピング
・包装数量：2500
